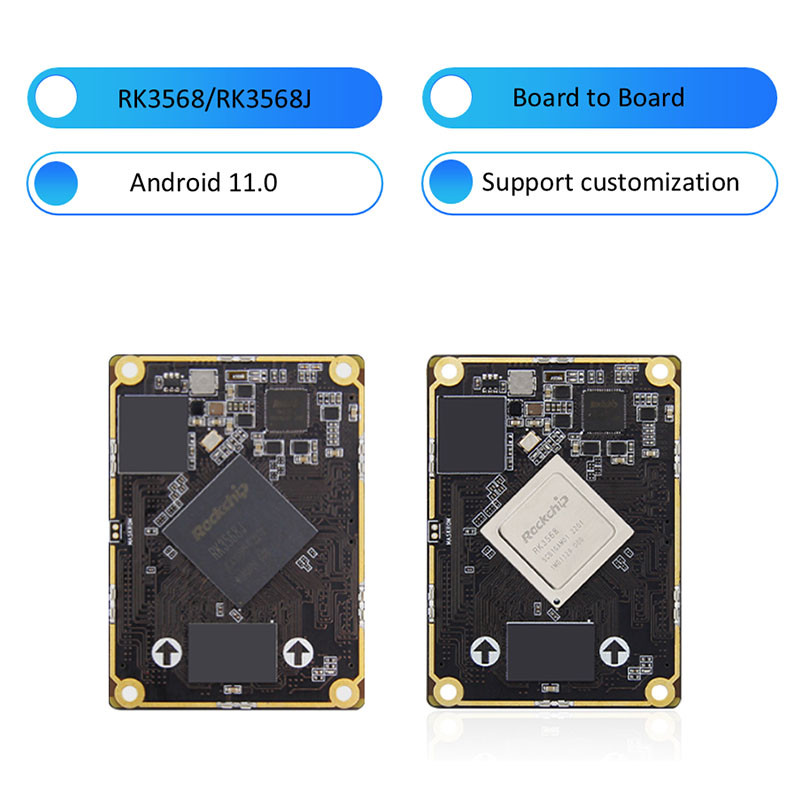

RK3568J RK3568 BORD LE BORD CORE SOM SOM

Is féidir an bord iomlán seo (comhéadan BTB) a úsáid mar ríomhaire aon-bhoird ardfheidhmíochta agus mar mháthairchlár leabaithe le taispeáint, rialú, tarchur líonra, stóráil comhad, ríomhaireacht imeall agus cásanna eile.

Ag baint úsáide as rockchiprk3568 (grád tráchtála)/RK3568J (grád tionsclaíoch) mar an phríomh-sliseanna, glacann sé le teicneolaíocht próisis 22nm, le próiseálaí uasta de 2.0GHz, Próiseálaí Cortex-A55 Comhtháite Quad-Core 64-giotán agus taispeánann Graphics Neamhspleách, Tacaíonn sé le 4K NP, Tacaíonn sé le BEODU NPENCUN NPENCUNT, BEODUN-INNIVENS, BEODUN-INNIVENTION, BEO INNIVANT INNIVENTION, COD-FESUNS, COD-FESUNS, COD-FES-FRESS, COD-FES-FRESS, COD-FEST, Úsáidte le haghaidh feidhmchlár intleachta saorga éadroma.

Cuir teaglaim éagsúla cuimhne agus stórála ar fáil le roghnú as cumraíocht crua -earraí ar bord, raon leathan feidhmchlár.

Is féidir le cumhacht ríomhaireachta NPU neamhspleách a bhaint amach 1tops (3568J is 512MacNpu), is féidir é a úsáid le haghaidh feidhmchlár hintleachta saorga éadroma.

Tá comhéadain ard -chomhtháthaithe agus leathnaithe saibhir ann, agus tá dé -chalafoirt Gigabit Ethernet, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, MIPI Screen Interface, MIPI Camera chomhéadain, comhéadan fuaime agus perpernals eile a fhéadann an t -úsáid iomlán a bhaint as an mbord agus an cás a úsáid.

Tacaíonn sé go hoifigiúil le príomhshrutha Andriod 11, Debain, íomhánna córais oibriúcháin Ubuntu, agus is féidir é a chur i bhfeidhm ar éagsúlacht timpeallachtaí feidhmithe éagsúla.

Foinse oscailte go hiomlán, ranganna teagaisc oifigiúla, pacáistí forbartha tiomána iomlán SDK, schematics dearaidh agus acmhainní eile a chur ar fáil, is féidir leat tosú go héasca gan Dead Ends.

RK3568J RK3568 BORD LE BORD SOM SOM CORE BORD GNÉITHE

Is féidir leis bonnchlár a roinnt lenár gcroílár BTB RK3566. I bhfocail eile, ní gá duit ach bonnchlár amháin a dhearadh chun tacú le dhá chroíbhord.

Tá grád tráchtála agus grád tionsclaíoch ar fáil.

Praghas réasúnta le hardchaighdeán.

Réidh le húsáid. Tacaíonn sé le córais oibriúcháin iolracha.

Comhéadain Dé -Gigabit Ethernet, Tacaíonn sé le rialachán voltais dinimiciúil.

Is féidir le NPU neamhspleách, cumhacht ríomhaireachta a thógáil isteach 512mac/1tops.

Tacaíonn sé le haistriú aon-cliceáil ar mhúnlaí ailtireachta príomhshrutha, is féidir é a úsáid le haghaidh feidhmchlár intleachta saorga éadrom.

Cumais anailíse íomhá cumhachtach, Díchódú Éasca Tacaíonn 4K le 4K@60 fráma H.264 H.265 VP9 Díchódú formáide agus 1080p60 fráma H.264 H.265 Ionchódú Formáide.

Taispeántas dé-scáileáin, ard-sainmhíniú agus iniompartha.

Tacaíocht a thabhairt do thaispeántas dé-scáileán, tacú le suas le frámaí 4K60 + 1080p60 frámaí aschur íomhá ag an am céanna.

Le comhéadain leathnaithe shaibhir chun freastal ar riachtanais sheachtracha éagsúla

RK3568J RK3568 BORD LE BORD SOM SOM CORE Paraiméadair

Cumraíocht Crua -earraí Croí -Chroí BTB RK3568 BTB

Ceanglóir: Fireann: SGDBM-05-80P-H10 Mná: SGDBF-05-80P-H30

Príomh-sliseanna: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: Mar thoradh ar BTB go 320 bioráin, spásáil 0.5mm, bíonn gach I0 mar thoradh air

Cuimhne: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Stóráil: 8/32/64/128GB, EMMC

K3568 Cumraíocht Crua -earraí Baseboard BTB

Ceanglóir: Fireann: SGDBM-05-80P-H10 Mná: SGDBF-05-80P-H30

Comhéadan Cumhachta: 12v@1a (1a agus os a chionn) Ionchur DC, DC Interface

Ethernet: Calafort Oiriúnaitheach Ethernet 10/100/1000m*2 2

HDMI: Comhéadan Scáileáin HDMI2.0, Tacaíonn sé le taispeáint dé-scáileán, Rún Uasta 4096*2160@60Hz

MIPI-DSI: Comhéadan scáileáin MIPI*2, is féidir é a phlocáil isteach i scáileán MIPI Wildfire, Tacaíocht Taispeántais Dé-Scáileáin: Mód Aonair MIPI Rún Uasta 1920*1080@60Hz

MIPI-CSI: Comhéadan Ceamara MIPI*2, is féidir é a phlocáil i gceamara IMX415/OV8858

EDP: EDP1.3 Comhéadan scáileáin*1, EDP Touch Interface*1; Tacaíocht a thabhairt do thaispeántas dé-scáileán

USB2.0: Comhéadan Cineál-A*3 (óstach); Comhéadan Cineál-C*1 (OTG), le haghaidh Comhéadan Dó Firmware

USB3.0: Comhéadan Cineál-A*1 (óstach)

M.2 Comhéadan: Cineál M.Key Cineál Solid State Drive, PCLE3.0*2 Lánaí; Is féidir é a phlugáil i 2280 sonraíocht NVME Solid State Drive

Comhéadan PCLE: Comhéadan Mini-PCLE, is féidir é a úsáid le Cárta Líonra WiFi Ard-airde nó leath-airde, modúl 4G nó modúl comhéadan mion-pcle eile

Sealbhóir Cárta SIM: Ní mór feidhm cárta SIM a úsáid le modúl 4G

Comhéadan SATA: Comhéadan Caighdeánach SATA*1; Comhéadan Soláthair Cumhachta SATA*1, tacaíonn sé le haschur 12v

An féidir: is féidir*2

ADC: ADC Acquish Interface*1

Sraithuimhir: Port Sraithuimhir Debug*1 (UART2) Paraiméadar Réamhshocraithe 1500000-8-N-1; Calafort sraitheach lvttl*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Sealbhóir Cárta TF: Tacaíonn sé le córas tosaithe cárta micrea SD (TF), suas le 512GB

Fuaime: Aschur fuaime, sealbhóir fuaime 3.5mm*1 (glas); Ionchur fuaime, sealbhóir fuaime 3.5mm*1 (dearg); Comhéadan micreafón mic*1 comhéadan cainteoir SPK*1, is féidir le cainteoir cumhachta 1W a nascadh

Cnaipe: cnaipe cumhachta; Athshocraigh an cnaipe; Cnaipe aisghabhála

Glacadóir Infridhearg: Tacaíonn sé le feidhm cianrialaithe infridhearg

RTC: Soicéad Cumhachta RTC*1

Comhéadan Fan: Tacaíonn sé le suiteáil lucht leanúna 5V le haghaidh fuaraithe
