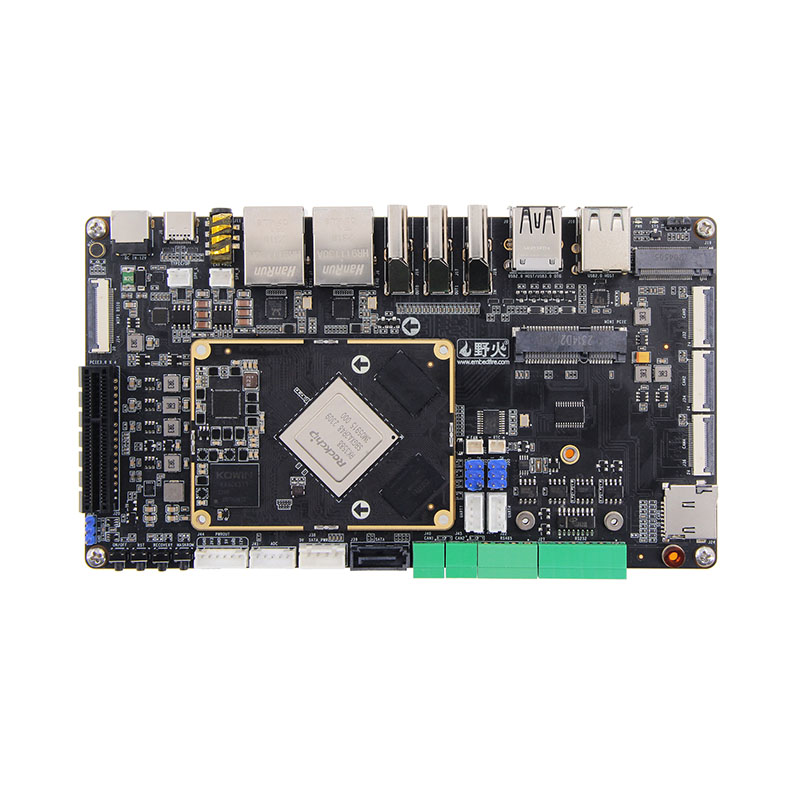

RK3588 Bord Forbartha Boird go Bord

Cad is bord forbartha RK3588 ann chun bord forbartha?

Tá sé mar aidhm ag an mBord Forbartha RK3588 bord-go-bord teaglaim sholúbtha a chumasú idir an croí-bhord agus na fo-bhoird fheidhmiúla (an bord iompróra) trí dhearadh modúlach a ghlacadh agus trí chomhéadain chaighdeánaithe a úsáid (m.sh., PCIE, MXM, cónaisc ardluais bord-go bord)

Nuair a chuirtear i gcomparáid é le bord comhtháite nó ríomhaire boird aonair, roinneann máthairchlár an bhoird go dtí an bord na buntáistí lárnacha seo a leanas:

Comparáid le boird forbartha traidisiúnta

Príomhghnéithe de Bhord Forbartha RK3588

● SOC cumhachtach: Rockchip RK3588 (8-croí Cortex-A76/A55, 6tops NPU)

● Dearadh modúlach: cónascairí solúbtha B2B le haghaidh leathnú saincheaptha

● Comhéadain ardluais: PCIe 3.0, USB 3.1, dé-ethernet gigabit, SATA

● Il-taispeána: Tacaíonn sé le 8k@60fps + 4K@60fps aschur comhuaineach

● Grád Tionscail: -40 ° C go +85 ° C Oibriú

● Comhéadain shaibhir: Mini PCIe, M.2 M Eochair, Mipi CSI

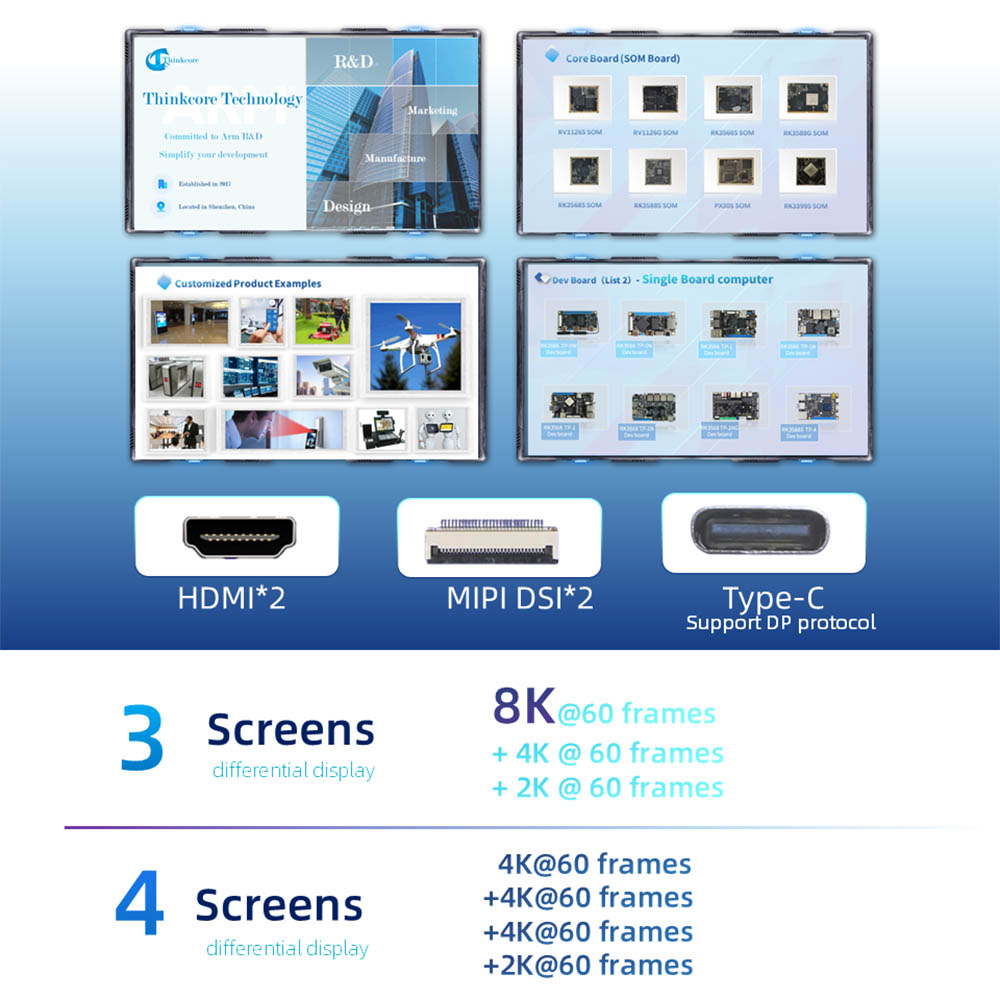

● Taispeántas éagsúil il-scáileán: Tacaíonn sé le taispeáint ilchineálach trí scáileán agus taispeántas ilchineálach ceithre scáileán. Hdmi*2; Mipi dsi*2; Cineál-C (tacaíonn sé le prótacal DP)

Sonraíochtaí teicniúla

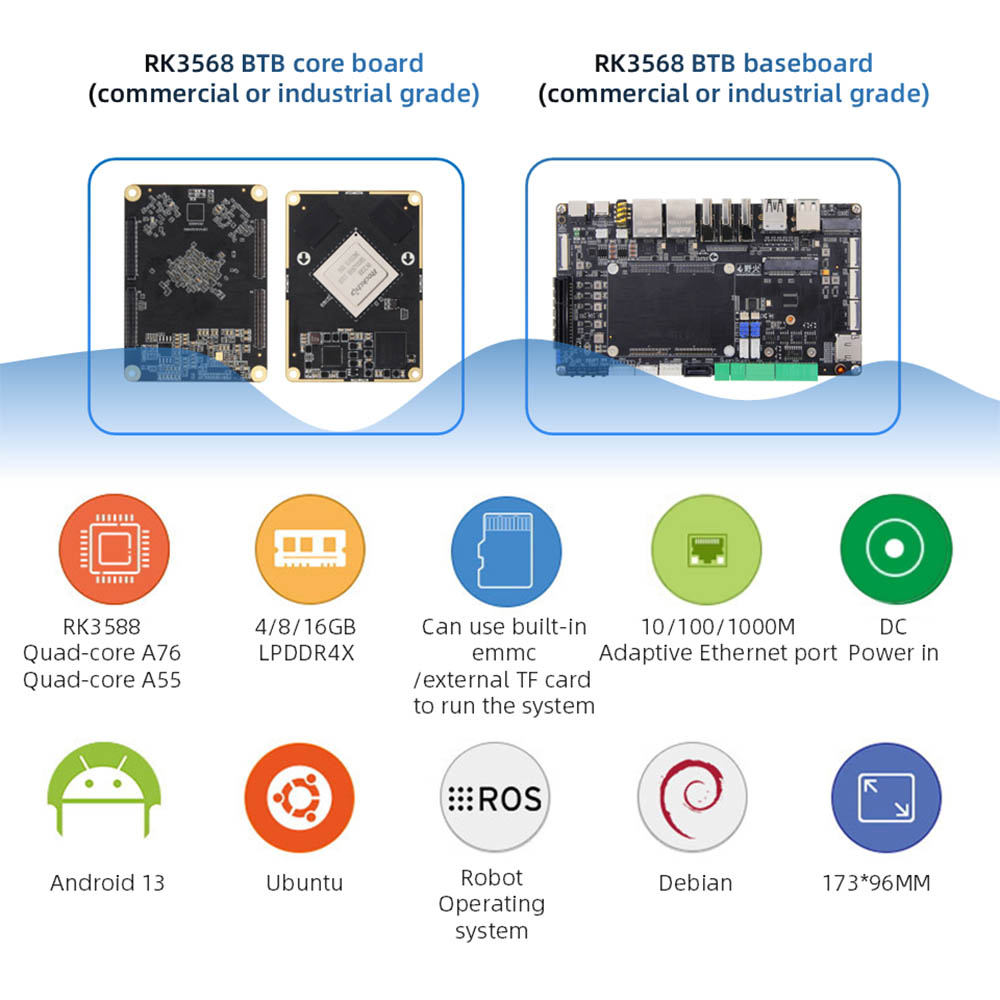

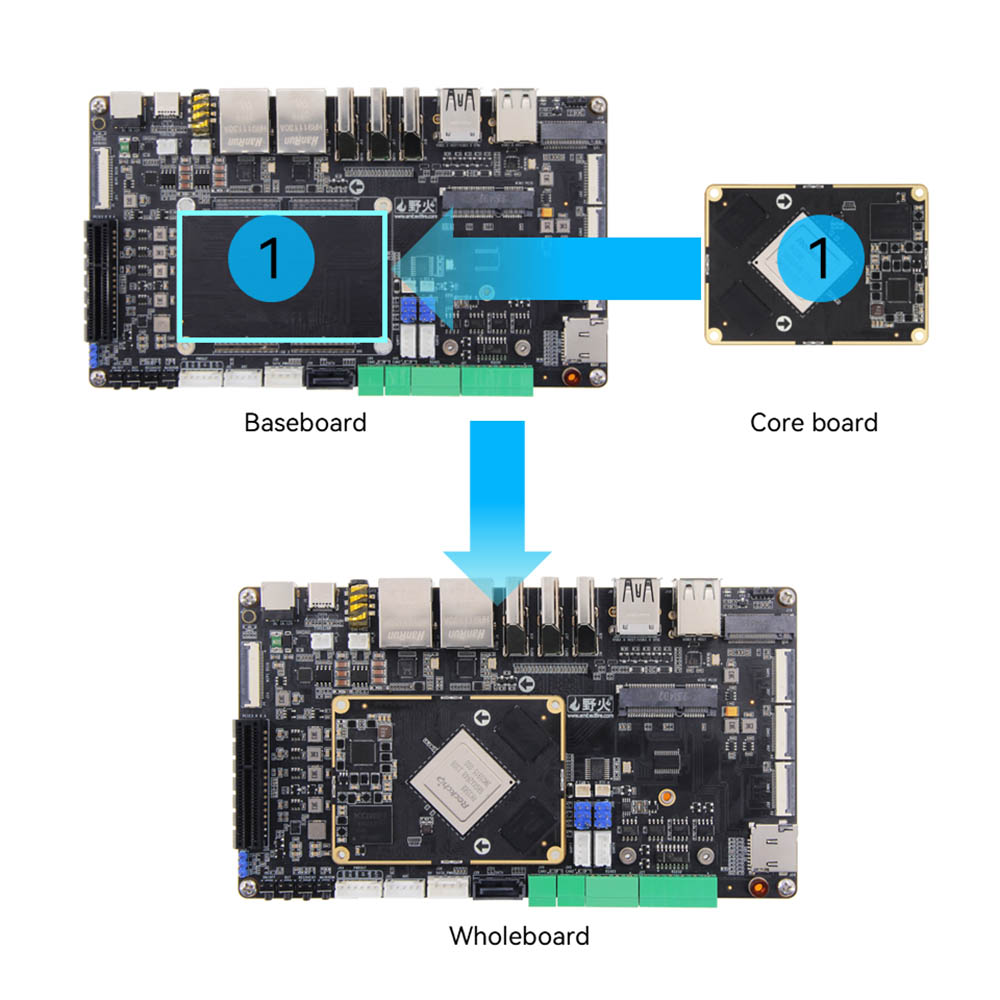

Is éard atá sa mháthairchlár BTB ná croí -bhord agus bord iompróra/ bonnchlár.

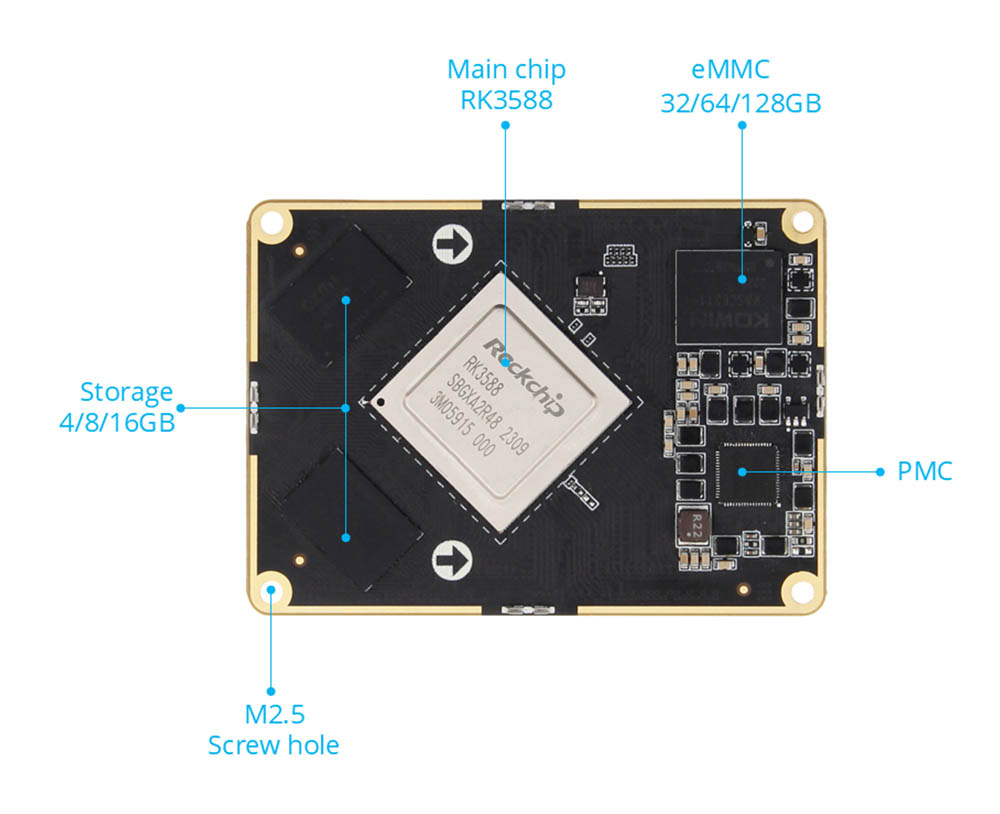

RK3588 Paraiméadair Bhoird

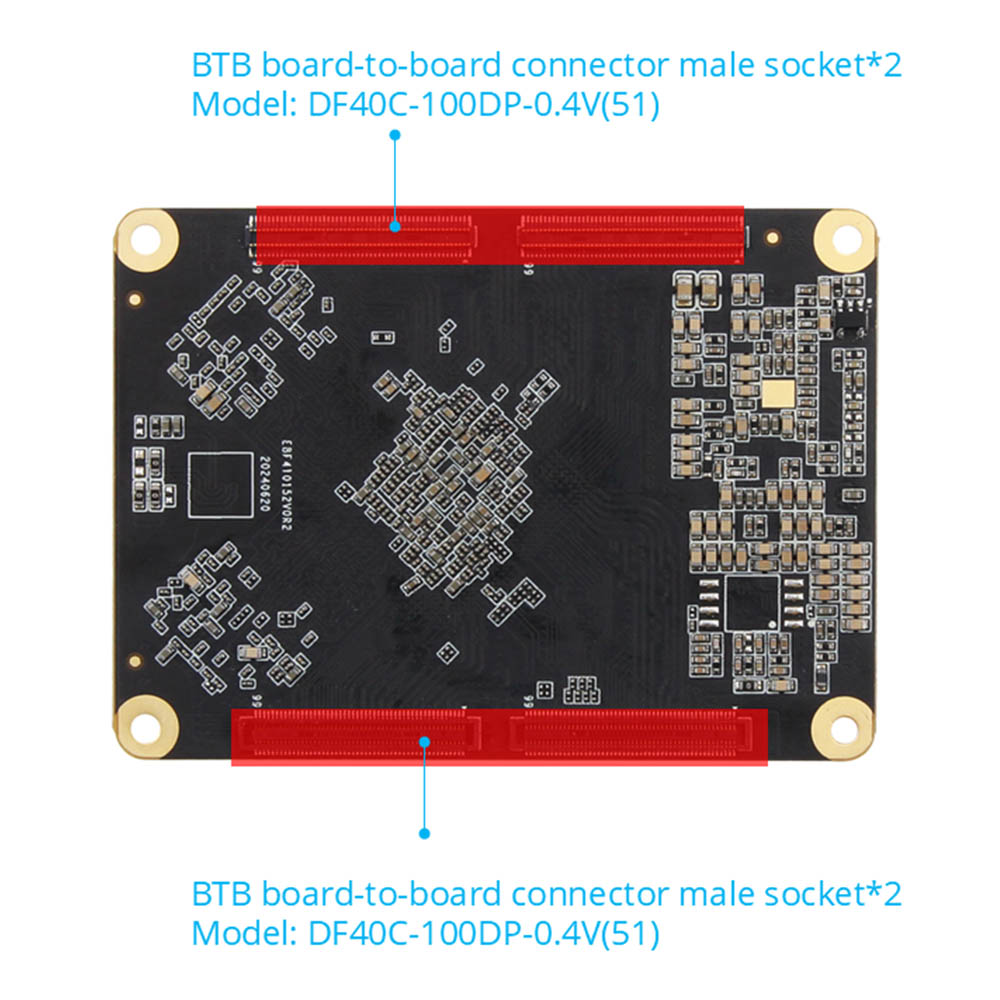

● cónascaire: cónascaire fireann: DF40C-100DP-0.4V (51) Ceanglóir Mná: DF40C-100DS-0.4V (51)

● Príomh-sliseanna: RK3588 (Quad-Core A76 + Quad-Core A55, Mailí-G610, 6tops Power) BTB mar thoradh ar BTB go 400 bioráin, spásáil 0.5mm, mar thoradh ar gach I0

● Cuimhne: 4/8/16GB, LPDDR4/4X

● Stóráil: 32/64/128GB. ese funmc

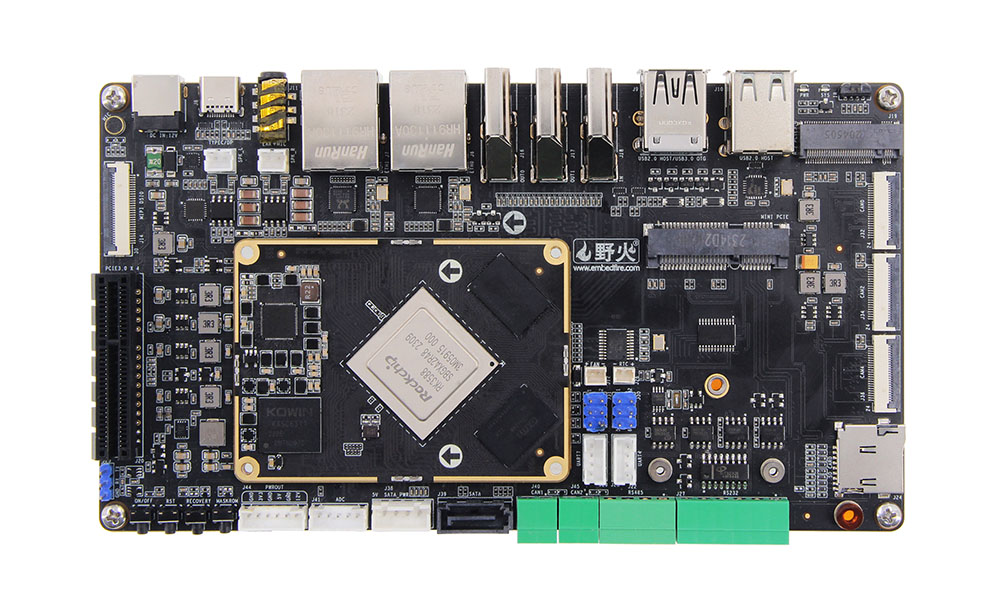

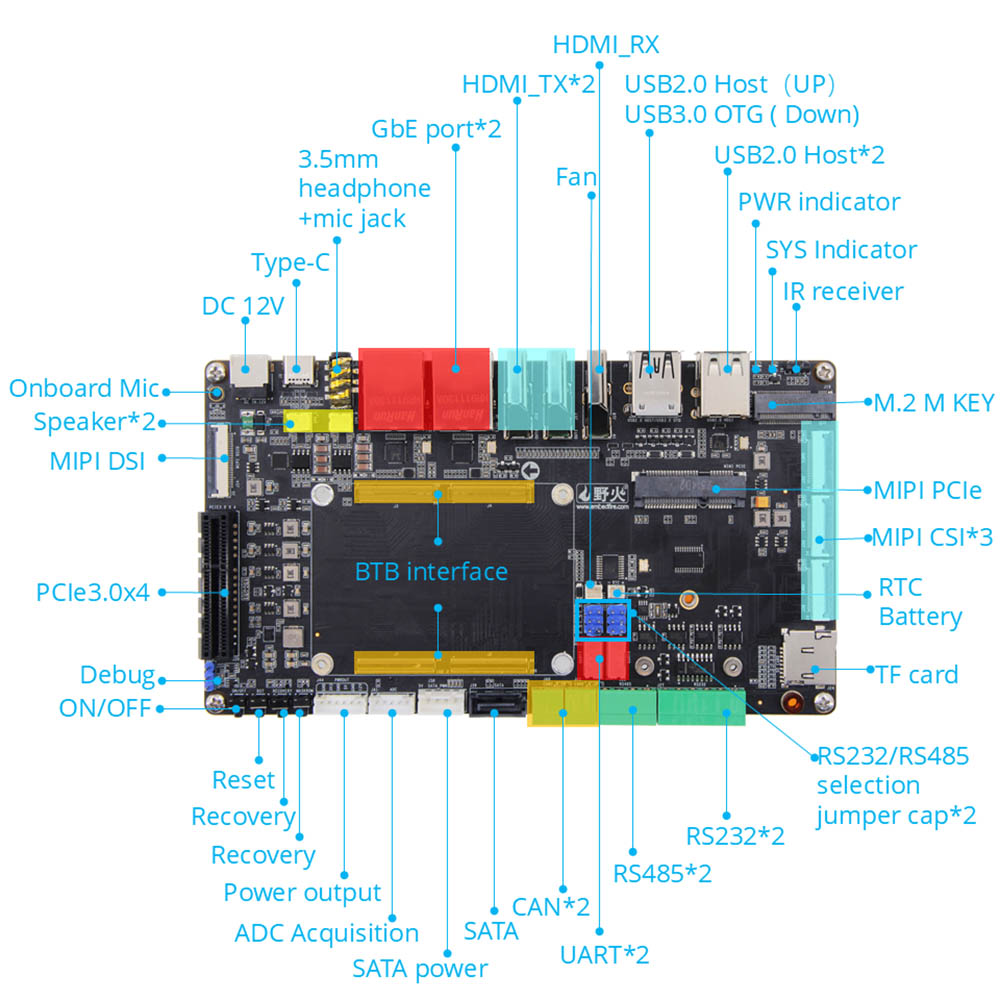

Paraiméadair Baseboard RK3588

● Ceanglóir: Fireann: DF40C-100DP-0.4V (51) Mná: DF40C-100DS-0.4V (51)

● Comhéadan Cumhachta: 12V@2a DC Ionchur, DC Interface*1; Comhéadan Aschuir Cumhachta*1

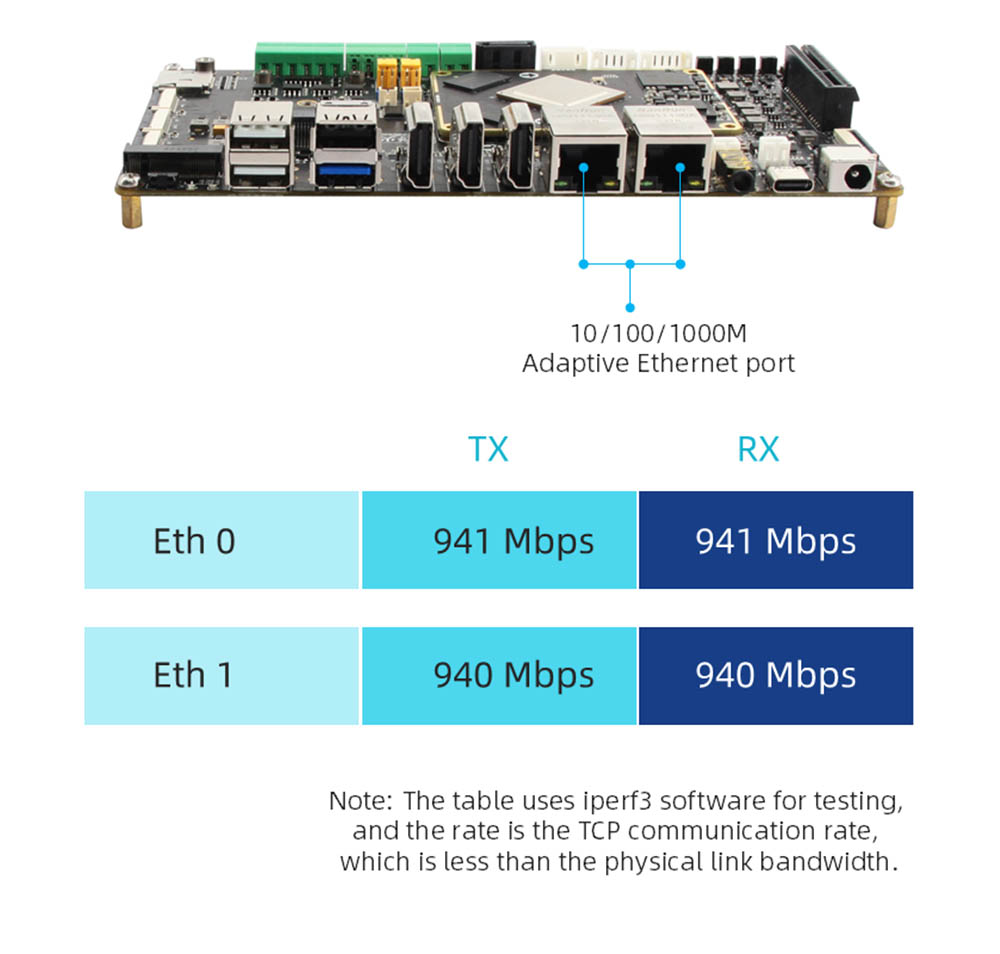

● Ethernet: Port Líonra Gigabit*2, Tacaíocht 10/100/1000Mbps Ráta Tarchurtha Sonraí

● HDMI: HDMI12.0 Ionchur*1, suas le 3840x2160@60fps; Tacaíonn aschur HDMI2.1*2, le scáileáin iolracha le scáileáin eile, Rún Uasta 7680x4320@60Hz (Rún 8K)

● MIPI-DSI: Is féidir comhéadan scáileáin MIPI*2 (tosaigh*1, ar ais*1), a phlocáil isteach i scáileán MIPI tine fiáin, tacaíonn sé le scáileáin iolracha le scáileáin eile; Mód MIPI Aonair Rún Uasta 1920*1080@60Hz

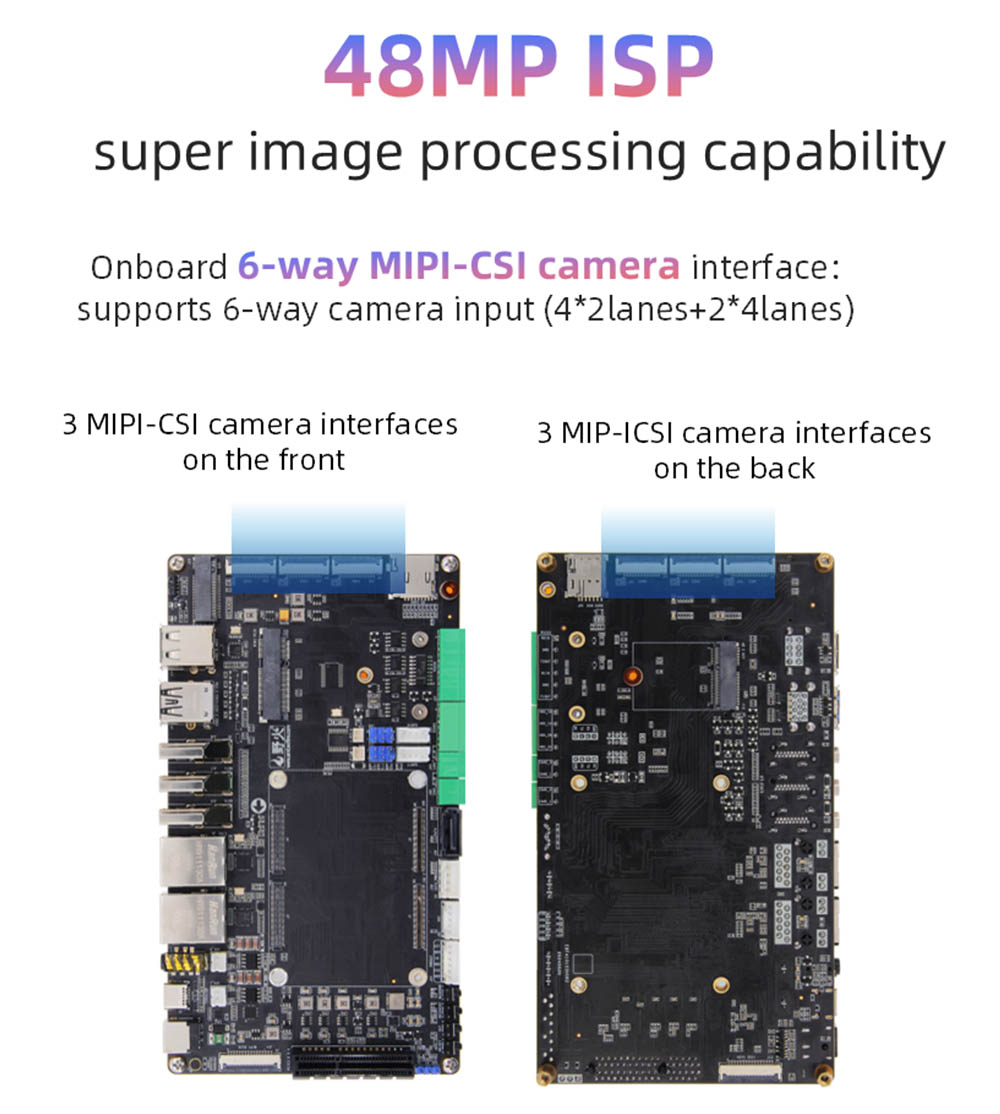

● MIPI-CSI: Comhéadan Ceamara MIPI*6 (Tosaigh*3, Ar Ais*3), is féidir é a phlocáil isteach i gCeamara Mipi Wildfire Mipi

● USB2.0: Comhéadan USB-Hosttype-A*3

● USB3.0: USB-Otgtype-A Interface*1; Is féidir comhéadan Cineál-C*1, a úsáid le haghaidh dó Firmware, tacaíonn sé le prótacal DP1.4

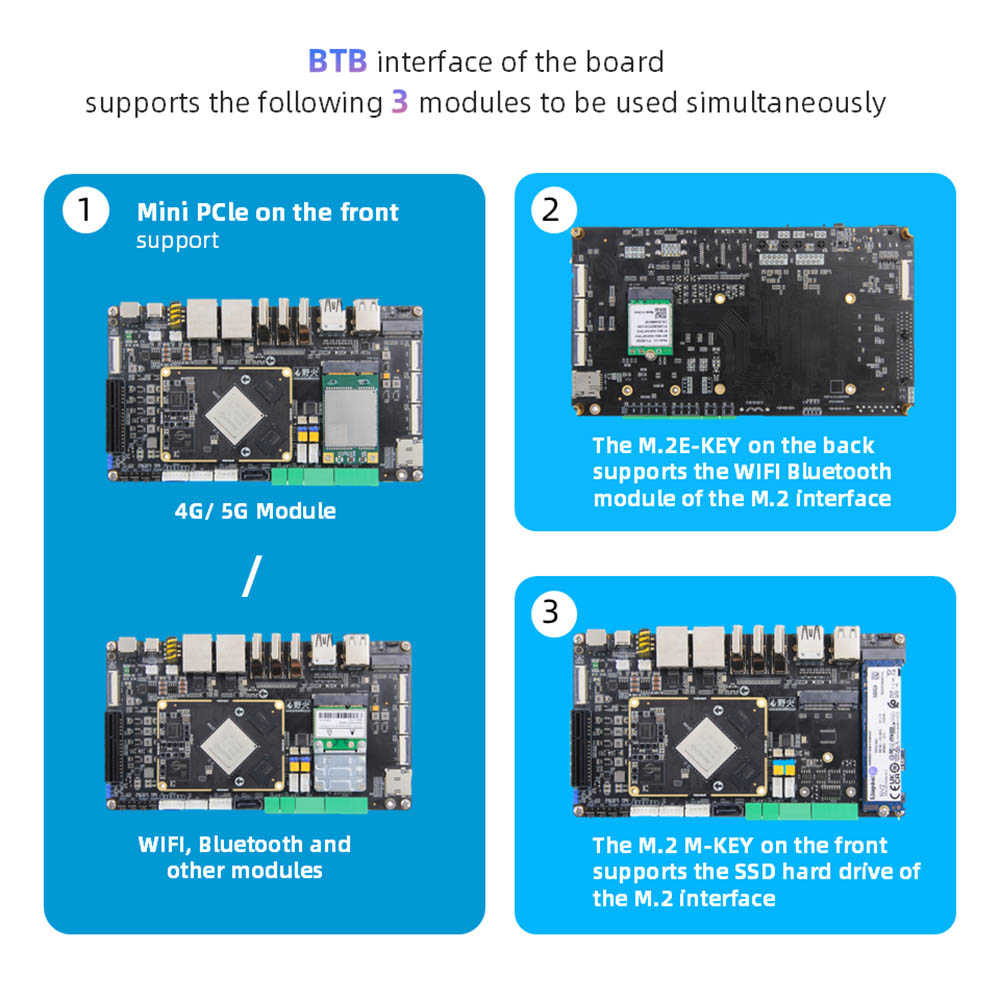

● Comhéadan PCLE: Comhéadan Mini-PCLE*1, is féidir é a úsáid le cárta líonra WiFi ard-airde nó leath-airde, modúl 4G nó modúl comhéadan mion-pcle eile: PCLE3.0x4 Comhéadan*1

● M.2 Comhéadan: M.2eKey Interface*1, tacaíonn sé le modúl cárta líonra gan sreang m.2 E-Key; M.2 M Eochair-Chomhéadan*1, Tacaíonn sé le M.2 M-Key PCLE3.0*Sonraíocht 4LANES 2280 Diosca Crua

● Sealbhóir Cárta TF: Sealbhóir Cárta Micrea SD (TF)*1, Tacaíonn sé le córas tosaithe cárta TF, suas le 512GB

● Sealbhóir Cárta SIM: Sealbhóir Cárta SIM*1, Caithfear feidhm cárta SIM a úsáid le modúl 4G

● Comhéadan SATA: Comhéadan Caighdeánach SATA*1; Tacaíonn comhéadan cumhachta SATA*1, aschur 12v

● An féidir: is féidir*2

● ADC: Comhéadan Fála ADC*1

● Calafort sraitheach dífhabhtaithe:

● Calafort Sraithuimhir Dífhabhtaithe*1 (UART2), Paraiméadar Réamhshocraithe 1500000-8-N-1; Calafort sraitheach UART*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

● RS485*2 (UART4 & UART7); RS232/RS485 Comhéadan Geansaí Roghnaithe*2

● Fuaime: micreafón mic ar bord*1; Comhéadan Cainteoir SPK*2, is féidir le 3W Cumhacht Cainteoir Cumhachta Aschur headphone + Micreafón Ionchur 2-in-1 a nascadh*1 1

● Cnaipe: ar/as cnaipe*1; Cnaipe Maskrom*1; Cnaipe Téarnaimh*1; Athshocraigh an cnaipe*

● faoi stiúir: táscaire cumhachta*1; Táscaire córais*1

● Glacadóir Infridhearg: Tacaigh le feidhm cianrialaithe infridhearg

● RTC: Soicéad Cumhachta RTC*1

● Comhéadan lucht leanúna: Tacú le suiteáil 5V nó 12V Fuarú Fan

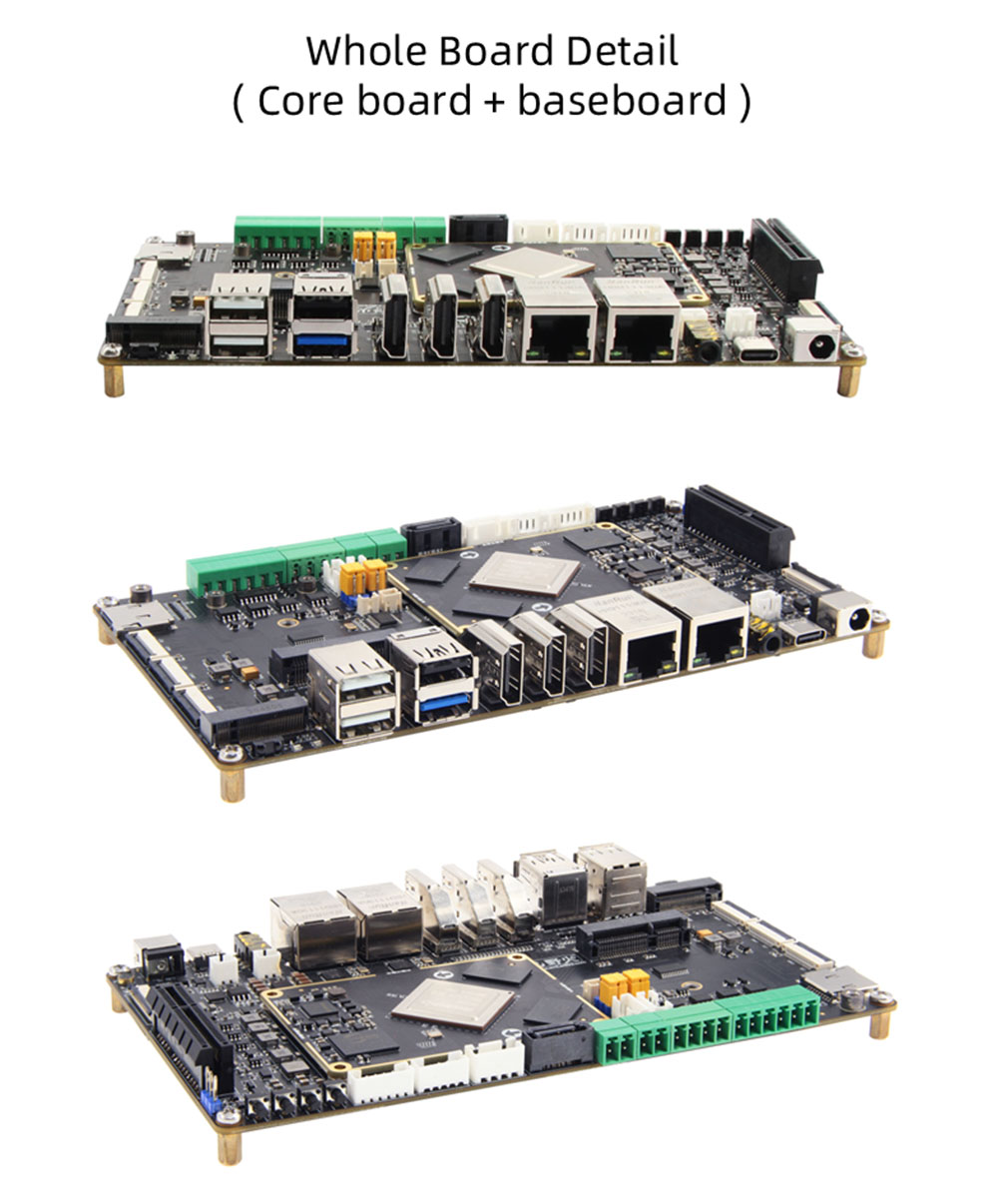

Sonraí an Bhoird RK3588

Iarratais tipiciúla

● Ríomhaireacht AI Edge: Slándáil Chliste, Iompar Cliste, Cathair Chliste, Anailísíocht Físeáin.

● Uathoibriú tionsclaíoch: Rialú PLC, Fís Meaisín.

● Róbataic: Nascleanúint uathrialach faoi thiomáint AI.

● Iarratais ar fheithicil: Córas siamsaíochta in-charr, córas loingseoireachta in-charr.

● Comharthaíocht dhigiteach: Fógraíocht il-scáileán 8K.

● Trealamh Leighis: Endoscopes Leighis, Córais Íomháithe Ultrafhuaime

Íoslódálacha & Tacaíocht

● PDF Bileog Sonraí

● Lámhleabhar Úsáideora Crua -earraí

● Doiciméadú Linux/Android

● Déan teagmháil le tacaíocht theicniúil
