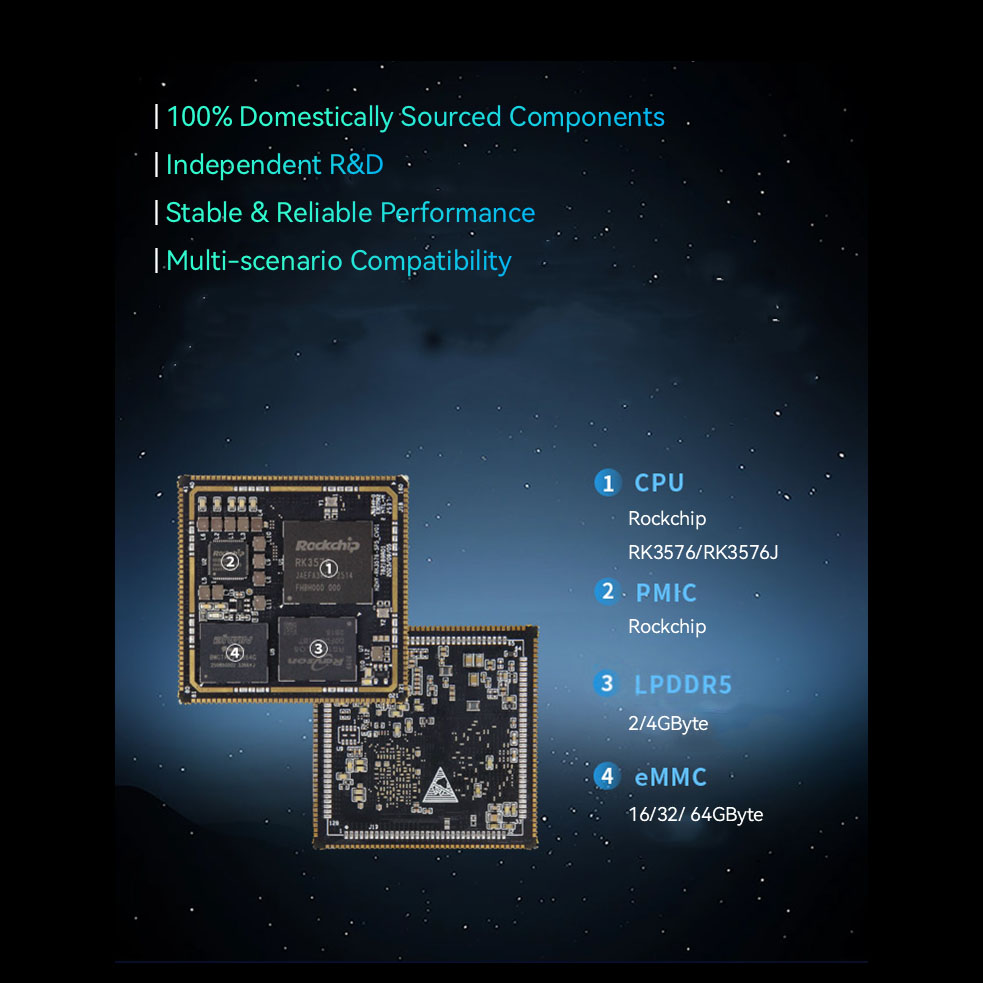

Sliseanna carraige RK3576 SOM

Ag croílár an RK3576 SOM tá cumraíocht chumhachtach octa-lárnach LAP, ina bhfuil ceithre chroílár Cortex-A72 ag rith ag 2.2GHz agus ceithre chroílár Cortex-A53 ag 1.8GHz. Cumasaíonn an ailtireacht ilchineálach big.LITTLE seo cothromú cliste ualaigh, ag cinntiú feidhmíocht níos fearr le haghaidh il-tascanna casta agus ag an am céanna éifeachtacht cumhachta a bharrfheabhsú le haghaidh oibríocht leathnaithe - ríthábhachtach do thimpeallachtaí tionsclaíocha le riachtanais fuinnimh dian.

Feistithe le 6TOPS@INT8 NPU, tá an RK3576 SOM ar fheabhas i dtátal AI ar an ngléas. Tacaíonn sé le hoibríochtaí cruinneas measctha lena n-áirítear INT4, INT8, agus FP16, agus tá sé ag luí go hiomlán le creataí domhainfhoghlama príomhshrutha ar nós TensorFlow agus PyTorch. Ligeann sé seo d’fhorbróirí feidhmchláir AI amhail fís ríomhaire, aithint cainte, agus anailísíocht chiumhais a imscaradh gan uaim gan a bheith ag brath ar néalríomhaireacht, latency a laghdú agus príobháideacht sonraí a fheabhsú.

Cuireann an GPU comhtháite Mali-G52 MC3 le cumas ilmheán agus grafaicí an SOM. Ag tacú le caighdeáin tionscail ar nós OpenGL ES 3.2 agus Vulkan 1.2, cuireann sé ar chumas rindreála 3D mín, próiseáil físeáin ardghléine, agus ard-léirshamhlú Chomhéadain - atá foirfe d'fheidhmchláir mar HMI tionsclaíoch, comharthaíocht dhigiteach, agus córais faireachais chliste.

Mar réiteach de ghrád tionsclaíoch, déantar an RK3576 SOM a innealtóireacht chun freastal ar dhianéilimh na dtimpeallachtaí tionsclaíocha, ag cinntiú oibriú cobhsaí fiú i gcoinníollacha crua. Cuirimid seirbhísí saincheaptha OEM agus ODM solúbtha ar fáil atá oiriúnaithe do riachtanais shonracha an tionscadail, lena n-áirítear cumraíochtaí comhéadan saincheaptha, roghanna cuimhne, agus leas iomlán a bhaint as bogearraí. Cibé an bhfuil croíchlár caighdeánach RK3576 nó bord leabaithe lán-saincheaptha ag teastáil uait, luasghéaraíonn ár réiteach do thimthriall forbartha táirgí agus laghdaíonn sé an t-am go dtí an margadh.

Roghnaigh an Rockchip RK3576 SOM le haghaidh ardán leabaithe iontaofa ardfheidhmíochta a chomhcheanglaíonn marthanacht de ghrád tionsclaíochta, ríomhaireacht AI cumhachtach, agus saincheaptha ilúsáideach - a dhíghlasáil féidearthachtaí nua d'fheidhmchláir chiumhais chliste.

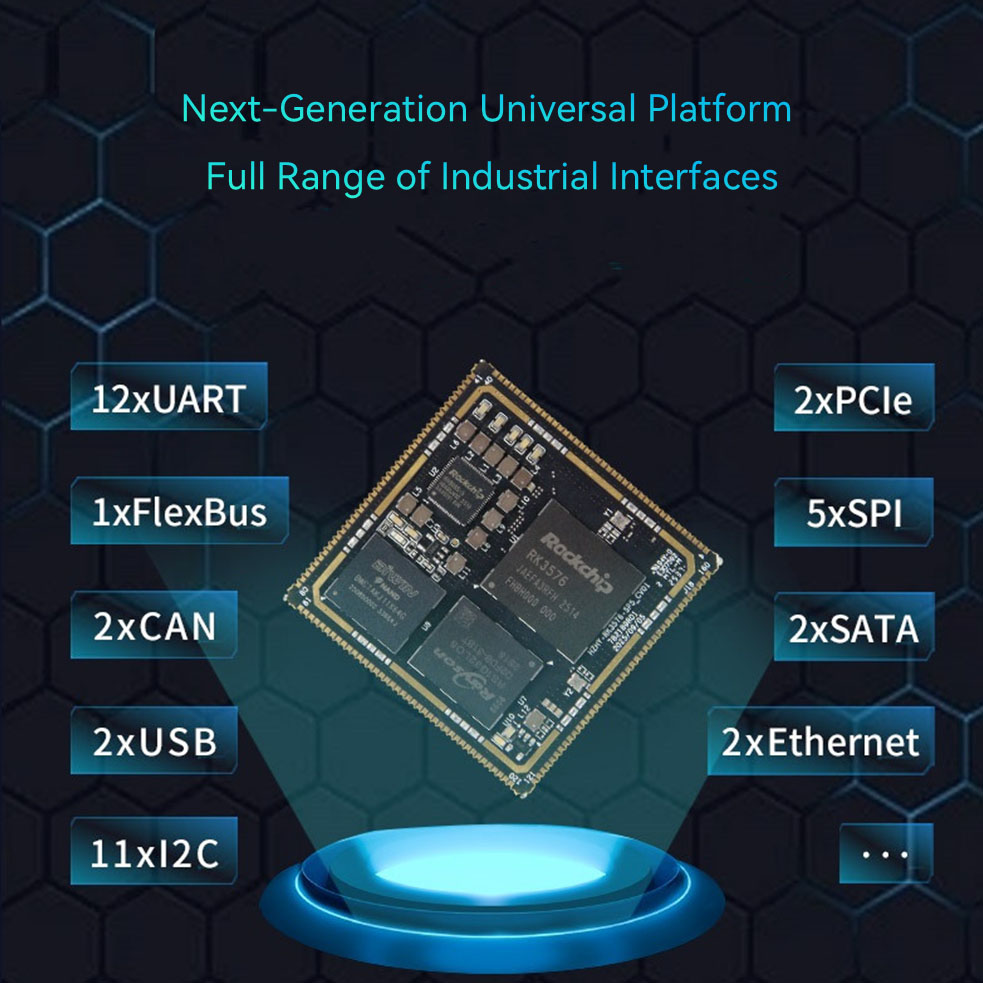

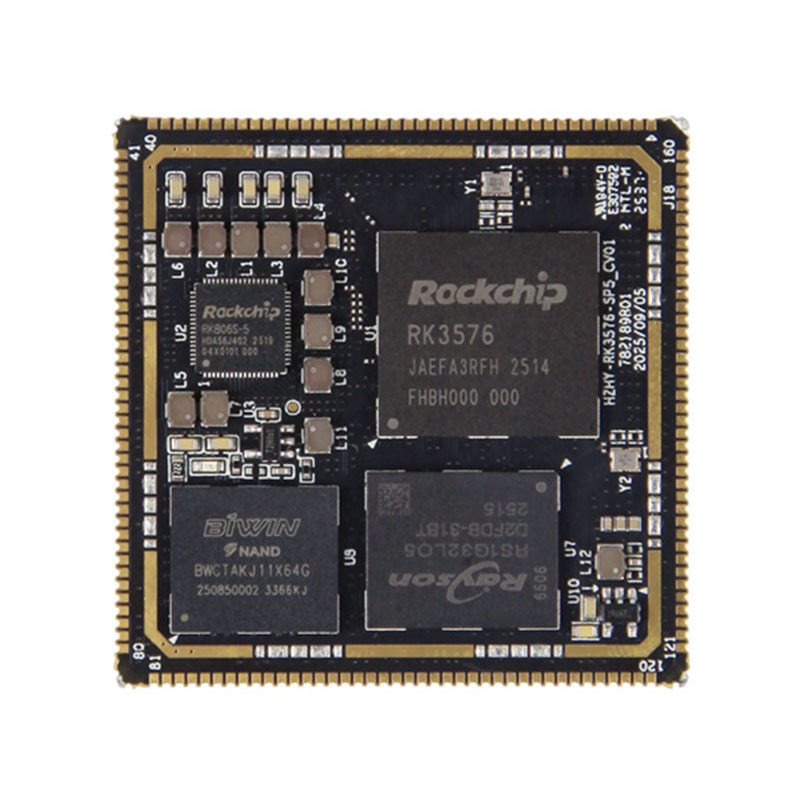

Sonraíochtaí Crua-earraí RK3576 SOM

● LAP: próiseálaí Quad-core Cortex-A72 + próiseálaí Quad-core Cortex-A53

● Luas Clog: 2.2GHz

● Cuimhne: 2/4GB LPDDR5 (Athraíonn an cumas ag brath ar an leagan ceannaithe)

● EMMC: 32/64GB eMMC (Athraíonn an cumas ag brath ar an leagan ceannaithe)

● Próiseáil Ilmheáin: Tacaíonn sé le díchódóirí 4K@120fps H.265, VP9, ​​AVS2, agus AV1; tacaíonn díchódóir H.264 4K@60fps; tacaíonn sé le ionchódóirí 4K@60fps H.264 agus H.265, ionchódóir/díchódóir JPEG ardcháilíochta

● Próiseálaí Grafaicí: ARM Mali-G52-MC3

● NPU: NPU neamhspleách tógtha, cumhacht ríomhaireachta 6 TOPS @INT8

● Toisí: 45mm x 45mm

● Comhéadan: Comhéadan stampa-poll, 288 bioráin

● Teocht: -40°C~+85°C/0°C~+70°C

● Voltas Oibriúcháin: 5V

● Córas Oibriúcháin: Linux, Ubuntu

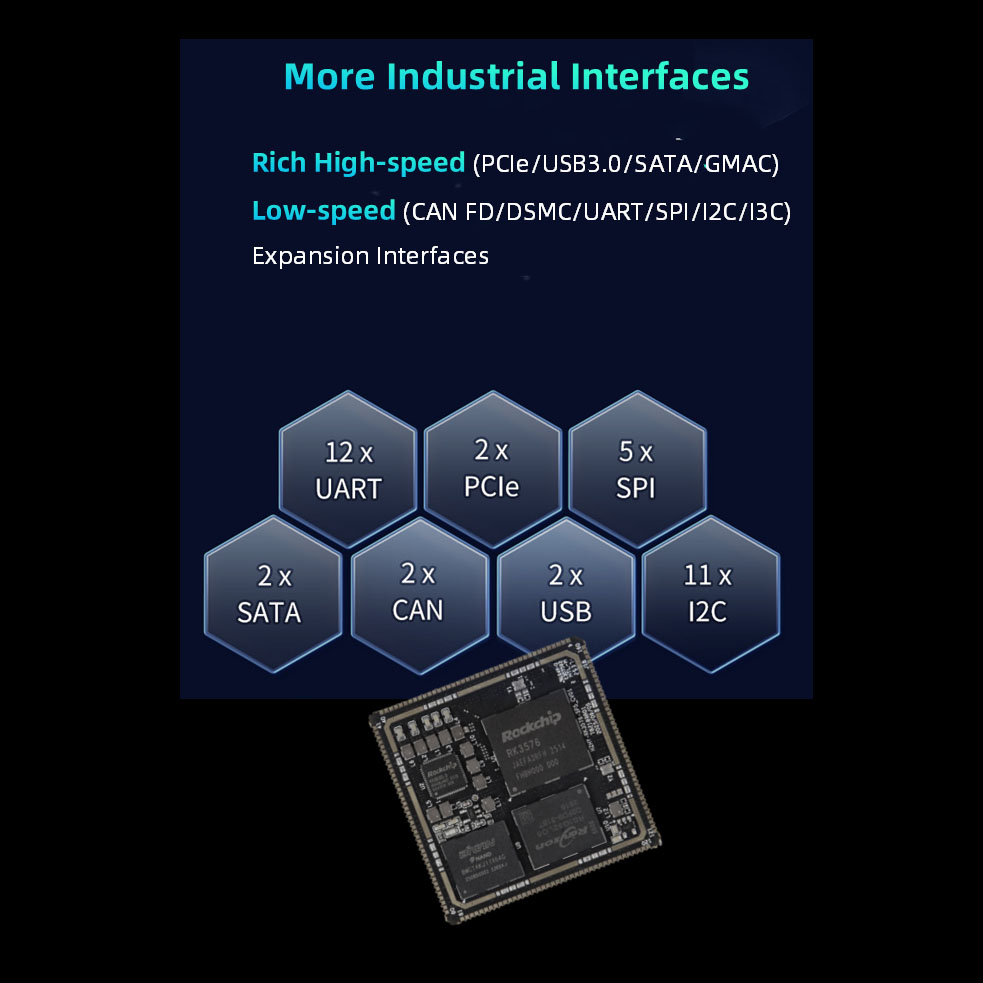

RK3576 Paraiméadair Feidhme SOM

● SDMMC (≤2 cainéil): Tacaíonn prótacal SDI03.0 agus prótacal MMCV4.51. Leithead bus sonraí 4-sreang; tacaíonn sé le modh SDR104, le luas uasta de 200MHz. Nóta: Ní thacaíonn SDMMC0 ach le Tosaithe an Chórais, agus tá feidhm an chárta SD réamhshocraithe;

tacaíonn sé le huasghrádú firmware trí chárta SD nuair a bhíonn EMMC/UFS bán, agus tacaíonn sé freisin le huasghrádú firmware EMMC/UFS trí chárta SD tar éis tosaithe EMMC/UFS; Cumraíonn SDMMC0 aschur VCCIO_SD_S0 go 1.8V nó 3.3V de réir an mhodha oibriúcháin forimeallach agus iarbhír; Is é SDMMC1 3.3V; déantar roinnt acmhainní bioráin a ilphléacsáil.

● SARADC (≤7 cainéil): tá taifeach SRADC 12-giotán, luas 1MS/s, raon voltas ionchuir 0~1.8V; Nóta: Tá SARADC_VINO_BOOT tiomanta do sheicheamh tosaithe SYSTEMBOOT a shocrú agus ní féidir é a úsáid le haghaidh feidhmeanna eile; Tá SARADC_VIN1 réamhshocraithe mar an calafort samplála ionchuir eochairluacha, agus déantar é a ilphléacsáil mar an cnaipe mód Aisghabhála (ní inathraithe);

Is é SARADC_VIN2 ID crua-earraí an bhoird, nár tugadh amach; Tá SARADC_VIN3 ilphléacsáilte le haghaidh braite fuaime;

Is féidir SARADC_VIN4~7 a úsáid go díreach.

● USB (≤2 cainéil): Nóta: Is é USB2_OTG0 an calafort dóite firmware réamhshocraithe do RK3576, le do thoil a bheith cinnte an comhéadan seo a chur in áirithe san iarratas; Ní féidir le USB3 agus USB2.0 OTG feidhmiú ach mar Ghléas nó HOST ag an am céanna; tá an comhartha SS (5Gbps) de USB3 OTG0 ilphléacsáilte le DP1.4; déantar an comhartha SS (5Gbps) de USB3 OTG1 a ilphléacsáil le PCIE1 nó SATA1, agus ní féidir an fheidhm USB a úsáid nuair a shocraítear é chuig feidhm PCIE nó SATA;

● SATA (≤2 cainéil): Tacaíonn feidhm SATA PM, is féidir le gach calafort tacú le 5 fheiste; tacaíonn SATA 1.5Gb / s, SATA 3.0Gb / s, SATA 6.0Gb / s; tacaíonn eSATA.

Nóta: Tá rialaitheoirí SATA0 agus PCIe0 ilphléacs; Tá rialaitheoirí SATA1 agus PCIe1 nó USB3_OTG1 ilphléacs;

● PCIe (≤2 cainéil): 2 rialtóir PCIe 2.1, ní thacaíonn an dá cheann ach mód RC;

Nóta: Tá rialaitheoirí PCIe0 agus SATA0 ilphléacsáilte; Tá rialaitheoirí PCIe1 agus SATA1 nó USB3_OTG1 ilphléacs;

● MIPI DPHY CSI RX (≤2 cainéal): 2 chalafoirt MIPI DPHY CSI RX, ag tacú le modh MIPI-CSI 2/4-lána;

Nóta: Ní thacaítear faoi láthair le scoilteadh i mód 2-lána + 2 lána; is féidir uasmhéid de 2 ceamara a nascadh;

● MIPI DCPHY CSI RX (≤1 cainéal): 1 MIPI DCPHY CSI RX port, ag tacú le modh 1/2/4-lána MIPI-DPHY nó 0/1/2 Trio MIPI-CPHY mód;

● Nóta: Ní thacaítear le scoilteadh i mód 2 lána + 2 lána; ní féidir an TX agus RX de MIPI DCPHY Combo PHY a chumrú ach amháin mar mhodhanna DPHY TX agus DPHY RX, nó ag an am céanna mar mhodhanna CPHY TX agus CPHY RX. CIF (≤1 cainéal): 1 cainéal comhéadan DVP uasta 16-giotán, tacaíonn 8/10/12/16-giotán;

Nóta: comhéadan 3.3V, roinntear acmhainní bioráin;

● HDMI TX (cainéal ≤1): Tacaíonn suas le HDMI 2.1, tacaíocht uasta do 4K@120Hz, tacaíonn sé le modh HDMI FRL agus tá sé ag luí siar le mód HDMI TMDS;

Nóta: Roinnte le rialtóir eDP;

● eDP (≤1 cainéal): Tacaíonn suas le eDP 3.1, tacaíocht uasta do 4K@60Hz, tacaíonn sé le modhanna 1/2/4 Lane, ní thacaíonn sé le Babhtáil; Nóta: Roinnte le rialtóir eDP;

● MIPI DCPHYCSI TX (≤1 cainéal): 1 MIPI DCPHYCSI RX port, tacaíonn 1/2/3/4 Lánaí mód MIPI-DPHY nó 0/1/2 Trio MIPI-CPHY mód;

● Nóta: Ní thacaíonn sé le scoilteadh i mód 2Lane+2Lane; Ní féidir MIPI DCPHY Combo PHY's TX agus RX a chumrú ach ag an am céanna mar mhodh DPHY TX, DPHY RX, nó ag an am céanna mar mhodh CPHY TX, CPHY RX.

● DP (≤1 cainéal): Tacaíonn suas le eDP 3.1, tacaíocht uasta do 4K@120Hz, tacaíonn modhanna 1/2/4 Lane, tacaíonn Babhtáil;

Nóta: Roinnte le comhartha SS USB3 OTG0;

● LCD (≤1 cainéal): Tacaíonn sé le modh RGB 24-giotán, uasmhéid taifeach 1920x1080@60Hz; tacaíonn sé le modh 16-giotán BT1120, réiteach uasta 1920x1080@60Hz; tacaíonn sé le mód 8-giotán BT656, an réiteach uasta 720x576@60Hz; Nóta: Roinntear roinnt acmhainní bioráin.

● EBC (≤1 cainéal): Tacaíonn aschur 8-giotán/16-giotán, 32 leibhéal uasta de liathscála, taifeach uasta 2560x1920@85Hz;

Nóta: Roinntear roinnt acmhainní bioráin.

● Fuaime (≤9 cainéil): 5 ghrúpa de SAI, ag tacú le modh máistir-sclábhaí, leithead 8 go 32-giotán, agus rátaí samplála suas le 48kHz; 2 ghrúpa de PDM, modh máistir, ag tacú le cumas ionchuir 8-chainéil, leithead 16 go 32-giotán, agus rátaí samplála suas le 192kHz; 2 ghrúpa de SPDIFTX; 1 ghrúpa de DSM PWMAudio;

Nóta: Soláthraítear ceithre mhodúl ASRC (Tiontaire Ráta Samplach Asincrónach) le haghaidh comhshó ráta samplach sonraí fuaime; comhéadan 1.8V/3.3V, roinntear roinnt acmhainní bioráin;

● Ethernet (≤2 cainéil): Tacaíonn 2 chomhéadain RGMII le rátaí tarchurtha sonraí 10/100/1000Mbps.

Nóta: Comhéadan 3.3V RGMII/RMII, roinntear roinnt acmhainní bioráin.

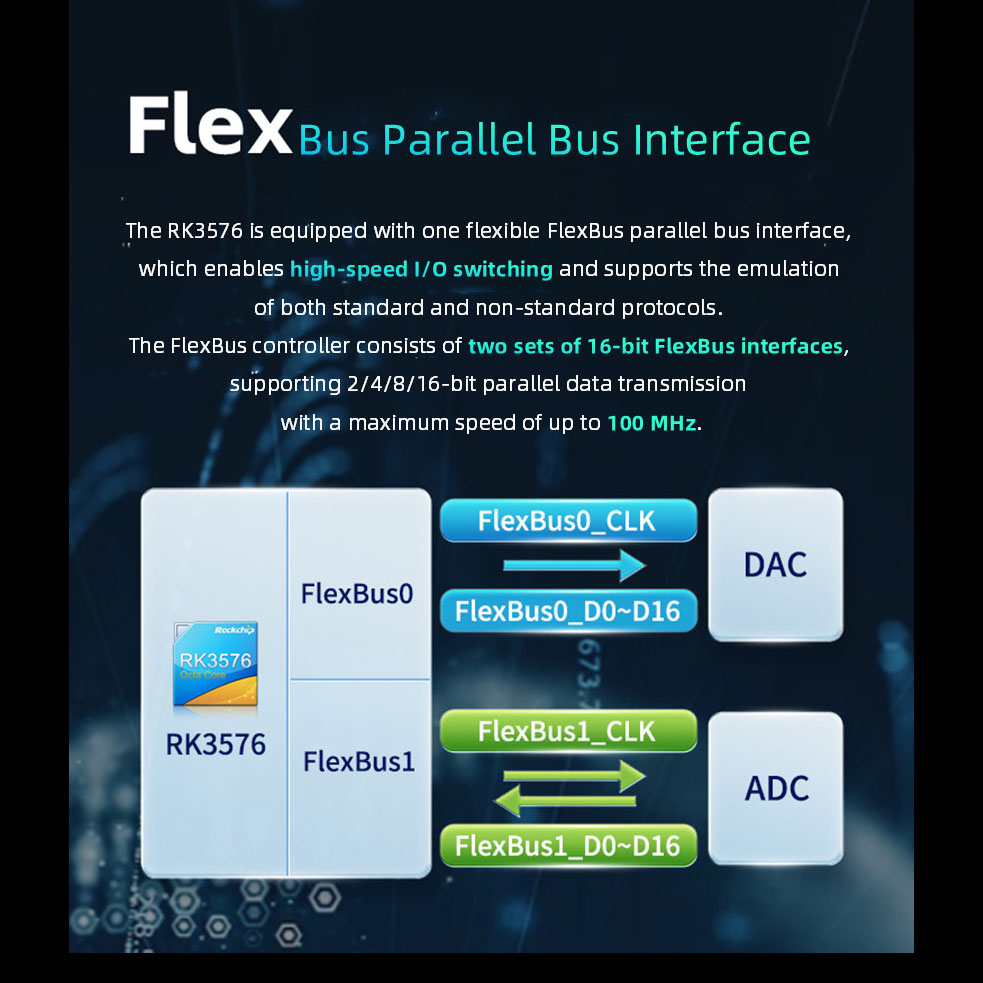

● FlexBus (cainéal ≤1): Tacaíonn sé le comhéadan bus comhthreomhar solúbtha amháin - comhéadan FlexBus, a fhéadfaidh lascadh I/O ardluais a bhaint amach, agus is féidir aithris a dhéanamh ar roinnt prótacail chaighdeánacha nó prótacail neamhrialta. Gnáthchás iarratais is ea an teaglaim de ADC 16-giotán ardluais agus DAC 16-giotán.

Nóta: comhéadan 3.3V, roinntear acmhainní bioráin.

● DSMC (≤1 cainéal): Comhéadan Sraitheach Ráta Sonraí Dúbailte. Úsáidtear go príomha i gcumarsáid gléas PSRAM nó cumarsáid forimeallach LocalBus (cosúil le FPGA). Nóta: comhéadan 3.3V, roinntear acmhainní bioráin.

● UART (≤12 cainéal): Is é 8Mbps an t-uasráta baud tacaithe.

Nóta: Comhéadan 1.8V / 3.3V, roinntear roinnt acmhainní bioráin.

● I³C (≤2 cainéil): Tacaíonn sé le modhanna seolta 7-giotán agus 10-giotán, le luas uasta de suas le 12.5 Mbit/s, ag luí le bus I²C, le luas uasta de suas le 400 Kbit/s. Nóta: Comhéadan 1.8V / 3.3V, roinntear roinnt acmhainní bioráin.

● I²C (≤11 cainéil): Tacaíonn sé le modhanna seolta 7-giotán agus 10-giotán, le luas uasta suas le 400 Kbit/s.

Nóta: Comhéadan 1.8V / 3.3V, roinntear roinnt acmhainní bioráin. SPI (≤5 cainéil): Mód máistir / daor inchumraithe. Nóta: Comhéadan 1.8V / 3.3V, roinntear roinnt acmhainní bioráin.

● CAN (≤2 cainéil): Tacaíonn CAN-FD; Tacaíonn 1Mbps.

Nóta: Comhéadan 1.8V / 3.3V, roinntear roinnt acmhainní bioráin.

● PWM (≤3 cainéal): 3 rialtóir PWM neamhspleácha, ag tacú le suas le 16 cainéal PWM, lasc ama/cuntar 32-giotán.

Nóta: Comhéadan 1.8V / 3.3V, roinntear roinnt acmhainní bioráin.

Nóta: Déantar roinnt acmhainní bioráin a ilphléacsáil. Déan tagairt le do thoil don Tábla Comparáide Feidhmeanna Bioráin le haghaidh sonraí.

Déan teagmháil linn le haghaidh samplaí agus tuilleadh eolais!

Buntáistí Seirbhíse

Ordú Íosta: 1 Aonad | Bulcorduithe a dTacaítear | SDK saor in aisce | Tacaíocht Theicniúil Saor in Aisce | Saincheapadh Glactha

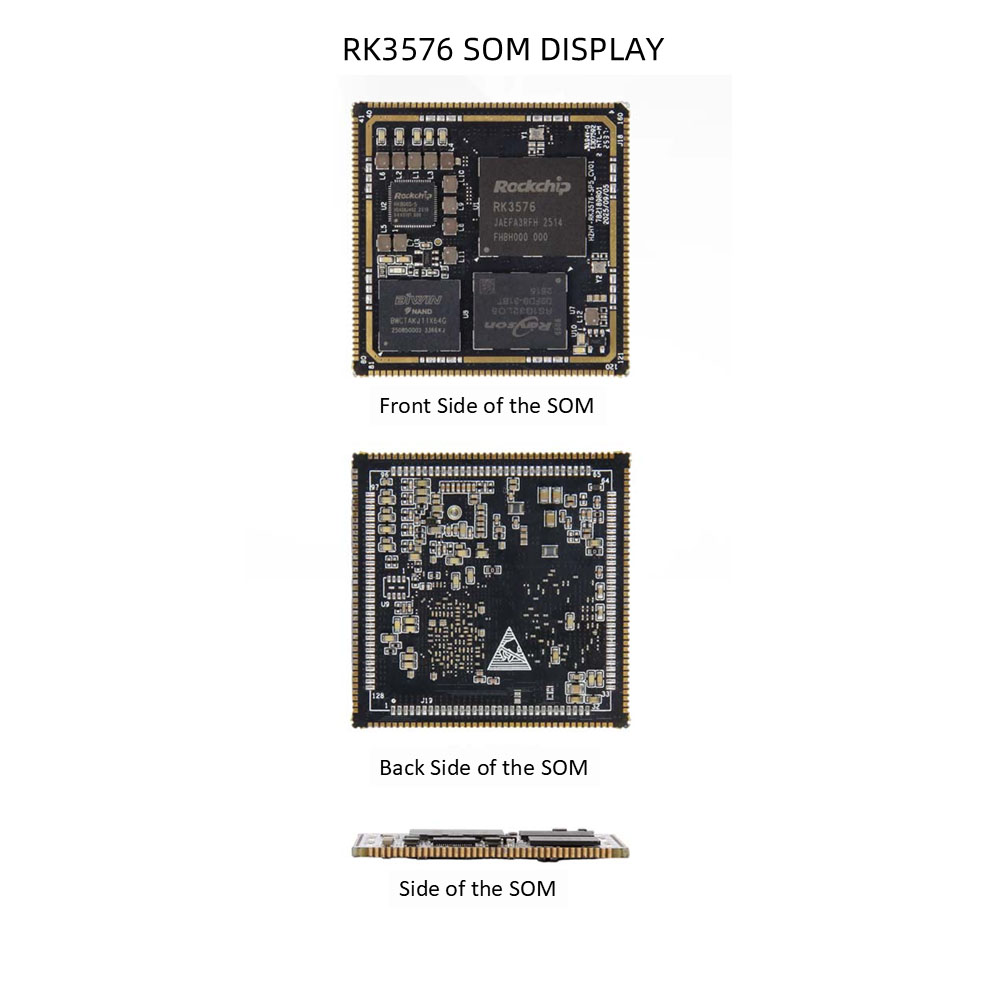

Sonraí RK3576 SOM
