NXP I.MX RT1052 CORE BORD

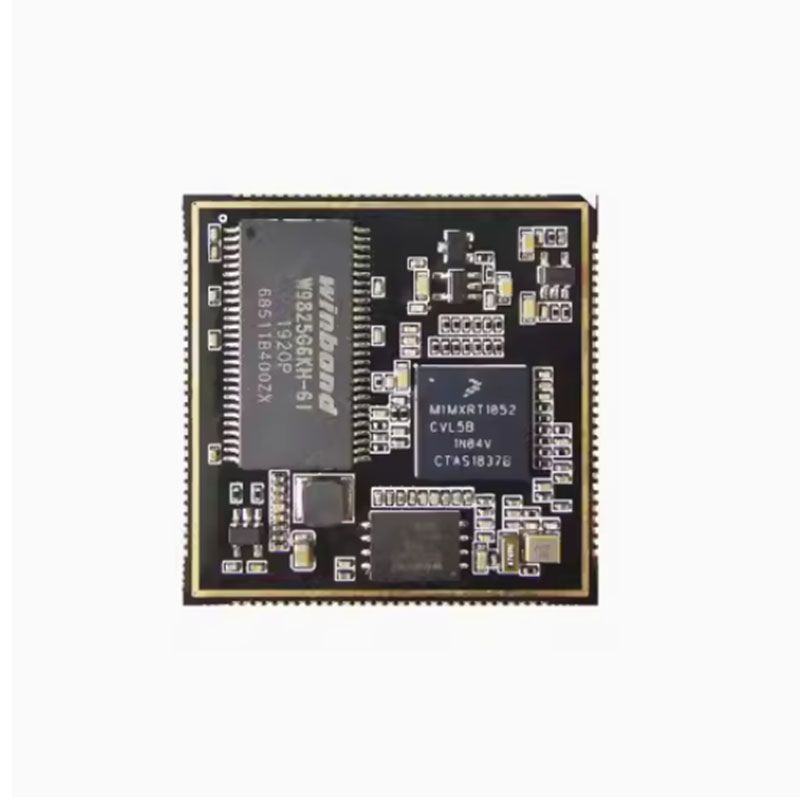

● Tá an croílár RT1052 S2 seo deartha bunaithe ar an bpróiseálaí NXP MIMXRT1052CVL5B.

● Tá comhpháirteanna an bhoird iomláin déanta as ábhair ghrád thionsclaíoch.

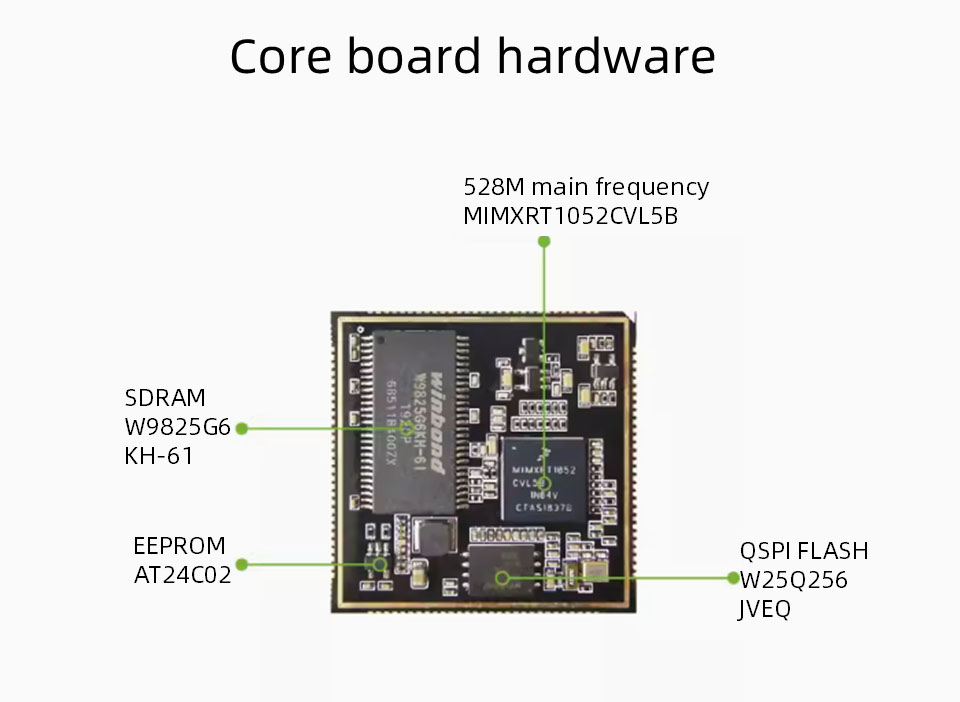

● Áirítear ar acmhainní crua -earraí an chroíbhoird

● 32MB SDRAM, 32MB ná Flash, agus 256b Eeprom.

● Glacann an PCB dearadh óir tumoideachais dubh 6-ciseal, le méid foriomlán de 38*38mm, 116 bioráin san iomlán, agus spásáil bioráin de 1.0mm. Ach amháin i gcás an bhus SEMC, tá na 10 mbiorán eile den tslis faoi stiúir.

Paraiméadair Comhéadan Comharthaíochta Bord Croí -Bhord

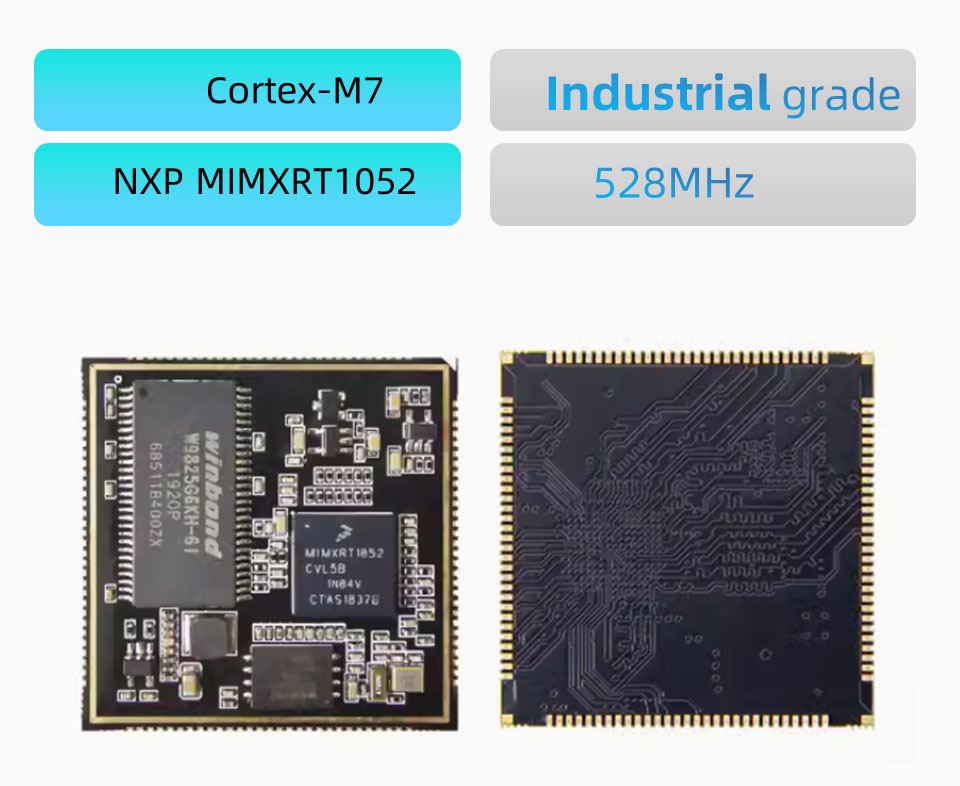

Príomh-sliseanna: MIMXRT1052CVL5B, Croí Cortex-M7, Príomh-Minicíocht 528MHz

SDRAM: 2MB, Pacáiste TSSOP, Brand Winbond, Grád Tionsclaíoch

Flash: 32MB, pacáiste WSON8, branda Winbond, grád tionsclaíoch

EEPROM: AT24C02 256B

Ethernet Phy: Dada

Méid PCB: 38*38mm

Soláthar Cumhachta: 3.3V

Clúdach Sciath: Gan Clúdach Sciath Gan

GPIO: 116 bioráin, spásáil bioráin 1.0mm, ach amháin i gcás bus SEMC, tá gach ceann eile i0 faoi stiúir amach

Teocht Oibriúcháin: -40 ~ 85 ° C, Grád Tionsclaíoch

Comhéadan Comhartha an Bhoird

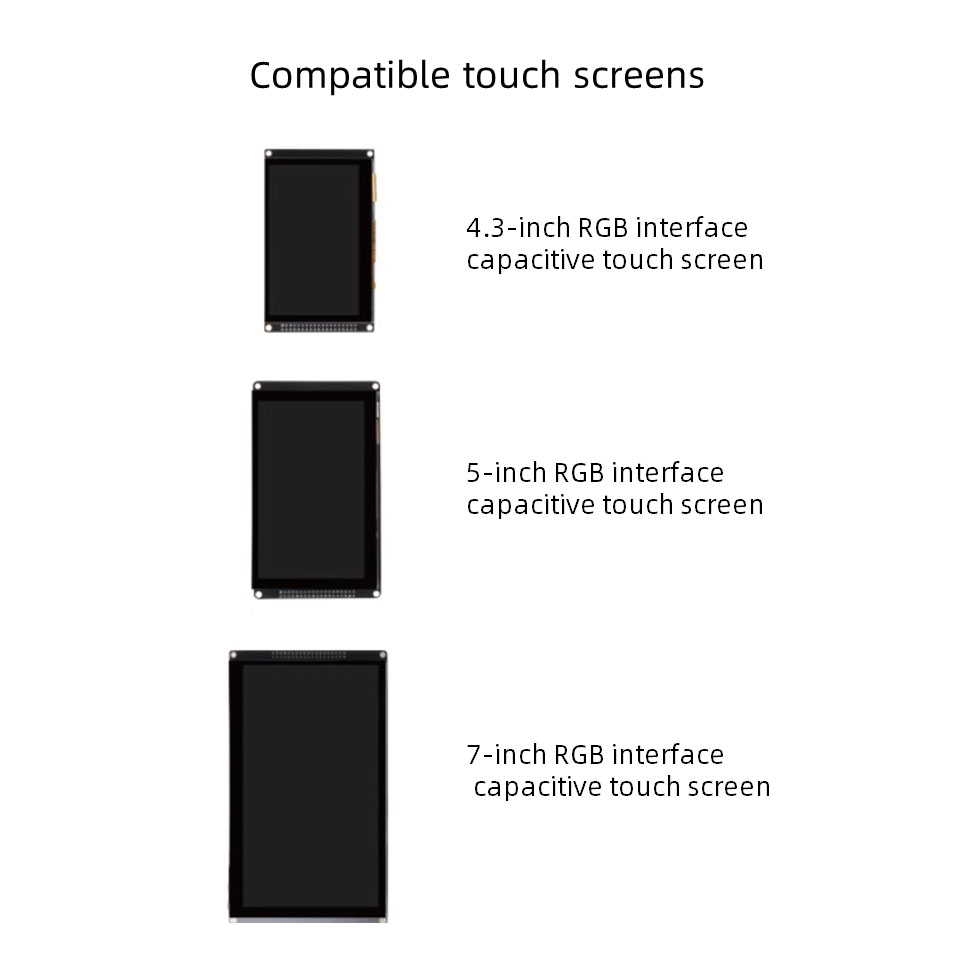

● LCD: 1 cainéal

● USB: 2 chainéal, le PHY ardluais

● SDIO: 2 chainéal

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 cainéal an ceann), 12bit

● PWM: 4

● JTAG: 1 Mhuir nIocht

● SPDIF: 2 chainéal

● An féidir: 2

● Tabhair faoi deara: Is féidir na sonraí thuas a athúsáid, féach le do thoil an Croí -Pionna Bord Cur síos mar dhearadh tagartha

Nóta: Is féidir an bord a oiriúnú le híos -ord de 500
