Croí-Bhord TC-RV1126 AI Do Mhéar Óir
TC-RV1126 AI Core Board For Gold Finger: Rockchip RV1126 AI Core Vision Board 14nm quad-lárnach 32-giotán A7 próiseálaí fís AI ísealchumhachta RV1126, próiseálaí líonra neural 2.0Tops tógtha NPU. Glacann an croíchlár le teicneolaíocht óir tumoideachais, friotaíocht creimeadh; Codec físe Físe Tógtha CODEC, tacaíocht 4K H.264/H.265@30FPS agus croíchláir bhoird ardáin foinse oscailte codec.Thinkcoreâ agus cláir fhorbartha.
Seol Fiosrúchán
Cur síos ar an Táirge
Rockchip RV1126 AI Core Bord
1.TC-RV1126 AI Bord Lárnach Do Réamhrá Méar Óir
Glacann TC-RV1126 AI AI Vision Core Board 14nm quad-lárnach 32-giotán A7 próiseálaí fís AI ísealchumhachta RV1126 ón monaróir sliseanna den scoth Rockchip. Comhtháthaíonn sé NEO agus FPU. Is é an príomh-mhinicíocht suas le 1.5GHz, atá in ann tosaithe tapa FastBoot a bhaint amach agus a thacaíonn le TrustZone. Teicneolaíocht agus innill cripteagrafacha iolracha.
Tá próiseálaí líonra neural 2.0Tops tógtha ag RV1126 NPU, uirlisí iomlána agus halgartaim AI tacaíochta, agus tacaíonn sé le tiontú agus imscaradh díreach Tensorflow, PyTorch, Caffe, MxNet, DarkNet, agus ONN.
Tacaíonn codec físe Físe Tógtha CODEC, le 4K H.264/H.265@30FPS agus le CODEC físe il-chainéil, ar féidir leo freastal ar riachtanais ráta giotán íseal, códú latency íseal agus códú aireachtála; Tá laghdú torainn il-leibhéil ag RV1126, 3 fhráma HDR agus teicneolaíochtaí eile.
Glacann an croíchlár le teicneolaíocht óir tumoideachais, níl sa mhéid ach 48mm * 48mm; tugann sé 172 biorán amach,le I2C, SPI, UART, ADC, PWM, GPIO, USB2.0, SDIO, I2S, MIPI-DSI, MIPI-CSI, CIF, SDMMC, PHY agus comhéadain saibhir eile, ar féidir leo riachtanais iarratais níos mó cásanna a chomhlíonadh.
Tacaíonn croíchláir bhoird ardáin foinse oscailte Thinkcore agus cláir fhorbartha.thinkcore le sraith iomlán réitigh seirbhísí saincheaptha crua-earraí agus bogearraí bunaithe ar stocaí Rockchip le próiseas dearaidh an chustaiméara, ó na céimeanna forbartha is luaithe go dtí olltáirgeadh rathúil.
Comhtháthú ár SoM i crua-earraí an úsáideora deiridh chun costais a laghdú agus an lorg a ísliú agus an timthriall forbartha a ghiorrú
Seirbhísí Forbartha Bogearraí
- Firmware, Tiománaithe Gléas, BSP, Middleware
- Ag iompar chuig timpeallachtaí forbartha éagsúla
- Comhtháthú leis an ardán sprice
Seirbhísí Déantúsaíochta
- Soláthar comhpháirteanna
- Tógann cainníocht táirgeachta
- Lipéadú saincheaptha
- Réitigh cas-eochracha iomlána
T&F Leabaithe
Teicneolaíocht
â € “OS leibhéal íseal: Android agus Linux, chun crua-earraí Geniatech a thabhairt suas
â € “Iompar tiománaithe: Maidir le crua-earraí saincheaptha, na crua-earraí a thógáil ag obair ar leibhéal an OS
â € “Uirlis slándála agus barántúil: Chun a chinntiú go bhfuil na crua-earraí ag obair ar an mbealach ceart
3.TC-RV1126 AI Bord Lárnach Maidir le Gné agus Feidhm Méar Óir
Tá na tréithe seo a leanas ag croíchlár TC-RV1126:
Feistithe le próiseálaí fís AI quad-lárnach, ísealchumhachta, ardfheidhmíochta RV1126, tógtha i NPU, le cumhacht ríomhaireachta 2.0Tops;
Le laghdú torainn il-leibhéil, teicneolaíocht HDR 3-fráma, tacú le 4K H.264/H.265@30FPS agus cumais ionchódaithe agus díchódaithe físe il-chainéil;
Méid beag, ach 48mm * 48mm;
172 bioráin a threorú, acmhainní saibhir comhéadain;
Tacaigh le córas oibriúcháin Builidroot + QT, níos lú acmhainní a úsáid, tosú go tapa, seasmhach agus iontaofa.
Soláthraítear SDK iomlán, lena n-áirítear gaireas uirlisí tras-tiomsaitheora, cód foinse BSP, timpeallacht forbartha feidhmchlár, cáipéisí forbartha, samplaí, halgartaim aitheantais aghaidhe agus acmhainní eile, do na húsáideoirí chun tuilleadh saincheaptha a dhéanamh.
Cás an iarratais
Úsáidtear go forleathan é in aithint aghaidhe, aitheantas gotha, rialú rochtana geata, glais dorais chliste, slándáil chliste, ceamaraí gréasáin cliste IPC, cloigíní dorais cliste / súile cat, críochfoirt féinseirbhíse, airgeadas cliste, suíomhanna tógála cliste, taisteal cliste, leighis chliste agus tionscail eile.
Croí-Bhord 4.TC-RV1126 AI le haghaidh Sonraí Méar Óir

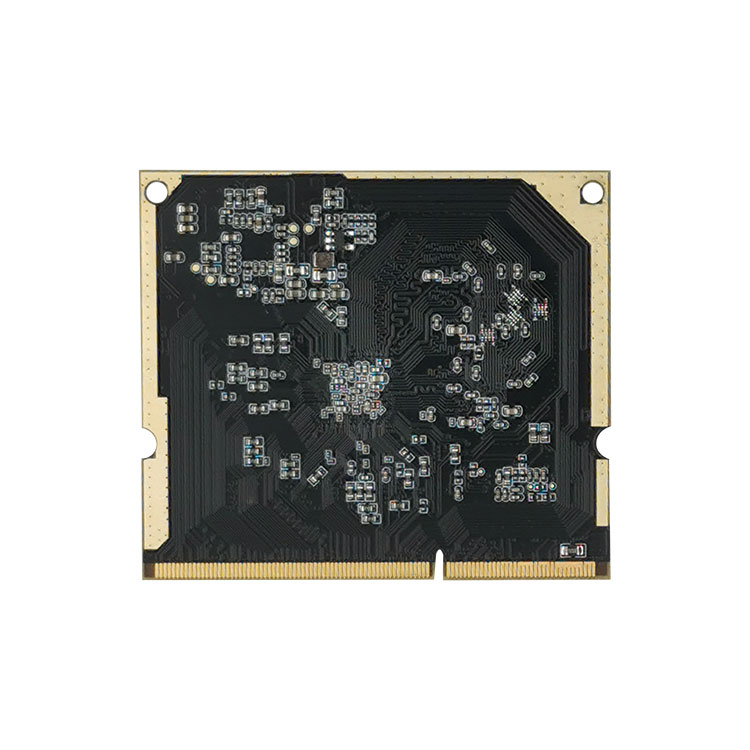

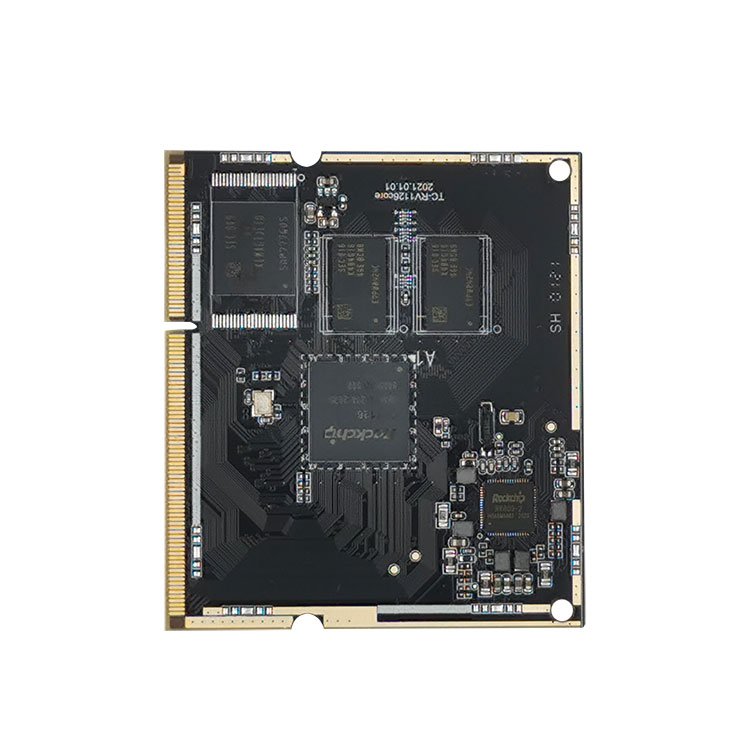

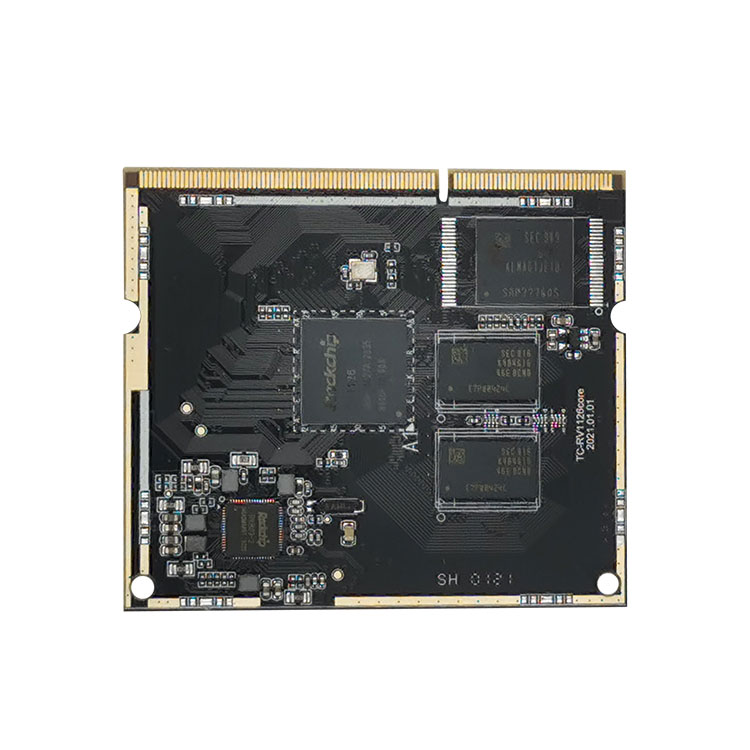

Croí-Bhord TC-RV1126 AI le haghaidh poll stampa Amharc chun tosaigh
Croí-Bhord TC-RV1126 AI le haghaidh poll stampa Amharc chun tosaigh
Croí-Bhord TC-RV1126 AI le haghaidh Cairt Struchtúir poll stampa
Croí-Bhord 5.TC-RV1126 AI Do Cháilíocht Méar Óir
Tá línte socrúcháin uathoibríocha allmhairithe Yamaha sa ghléasra táirgeachta, sádráil tonn roghnach Gearmánach Essa, iniúchadh greamaigh solder 3D-SPI, AOI, X-gha, stáisiún athoibrithe BGA agus trealamh eile, agus tá sreabhadh próisis agus dianbhainistíocht rialaithe cáilíochta aige. Iontaofacht agus cobhsaíocht an chroíchláir a chinntiú.
6.Deliver, Loingseoireacht agus Freastal
I measc na n-ardán ARM a sheol ár gcuideachta faoi láthair tá réitigh RK (Rockchip) agus Allwinner. I measc réitigh RK tá RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; I measc na réitigh Allwinner tá A64; I measc na bhfoirmeacha táirgí tá croíchláir, cláir fhorbartha, máthairchláir rialaithe tionsclaíocha, cláir chomhtháite rialaithe tionsclaíche agus táirgí iomlána. Úsáidtear go forleathan é i dtaispeántas tráchtála, meaisín fógraíochta, monatóireacht ar fhoirgnimh, críochfort feithiclí, sainaithint chliste, críochfort Chliste IoT, AI, Aiot, tionscal, airgeadas, aerfort, custaim, póilíní, ospidéal, baile cliste, oideachas, leictreonaice tomhaltóra.
Tacaíonn croíchláir bhoird ardáin foinse oscailte Thinkcore agus cláir fhorbartha.thinkcore le sraith iomlán réitigh seirbhísí saincheaptha crua-earraí agus bogearraí bunaithe ar stocaí Rockchip le próiseas dearaidh an chustaiméara, ó na céimeanna forbartha is luaithe go dtí olltáirgeadh rathúil.
Seirbhísí Dearaidh Boird
Bord iompróra oiriúnaithe a thógáil de réir riachtanais na gcustaiméirí
Comhtháthú ár SoM i crua-earraí an úsáideora deiridh chun costais a laghdú agus an lorg a ísliú agus an timthriall forbartha a ghiorrú
Seirbhísí Forbartha Bogearraí
Firmware, Tiománaithe Gléas, BSP, Middleware
Ag iompar chuig timpeallachtaí forbartha éagsúla
Comhtháthú leis an ardán sprice
Seirbhísí Déantúsaíochta
Soláthar comhpháirteanna
Tógann cainníocht táirgeachta
Lipéadú saincheaptha
Réitigh cas-eochair a chríochnú
T&F Leabaithe
Teicneolaíocht
â € “OS leibhéal íseal: Android agus Linux, chun crua-earraí Geniatech a thabhairt suas
â € “Iompar tiománaithe: Maidir le crua-earraí saincheaptha, na crua-earraí a thógáil ag obair ar leibhéal an OS
â € “Uirlis slándála agus barántúil: Chun a chinntiú go bhfuil na crua-earraí ag obair ar an mbealach ceart
Faisnéis bogearraí agus crua-earraí
Soláthraíonn an croíchlár léaráidí scéimeacha agus léaráidí giotán-uimhreacha, soláthraíonn bord bun an bhoird forbartha faisnéis crua-earraí mar chomhaid foinse PCB, pacáiste foinse oscailte pacáiste SDK, lámhleabhair úsáideora, treoirdhoiciméid, paistí dífhabhtaithe, srl.
7.FAQ
1. An bhfuil tacaíocht agat? Cén cineál tacaíochta teicniúla atá ann?
Freagra Thinkcore: Soláthraímid an cód foinse, an léaráid scéimeach, agus an lámhleabhar teicniúil do bhord forbartha an chroíchláir.
Sea, tacaíocht theicniúil, is féidir leat ceisteanna a chur trí ríomhphost nó fóraim.
Raon feidhme na tacaíochta teicniúla
1. A thuiscint cad iad na hacmhainní bogearraí agus crua-earraí a chuirtear ar fáil ar an gclár forbartha
2. Conas na cláir thástála agus na samplaí tástála a chuirtear ar fáil a reáchtáil chun go rithfidh an bord forbartha de ghnáth
3. Conas an córas nuashonraithe a íoslódáil agus a ríomhchlárú
4. Faigh amach an bhfuil locht ann. Níl na saincheisteanna seo a leanas faoi raon feidhme na tacaíochta teicniúla, ní sholáthraítear ach díospóireachtaí teicniúla
â‘´. Conas cód foinse, féin-dhíchumhachtú agus aithris na gclár ciorcad a thuiscint agus a mhodhnú
⑵. Conas an córas oibriúcháin a thiomsú agus a thrasphlandú
⑶. Fadhbanna a bhíonn ag úsáideoirí i bhféinfhorbairt, is é sin, fadhbanna saincheaptha úsáideoirí
Nóta: Sainmhínímid “saincheaptha” mar seo a leanas: D’fhonn a gcuid riachtanas féin a bhaint amach, déanann úsáideoirí aon chóid agus trealamh cláir a dhearadh, a dhéanamh nó a mhodhnú leo féin.
2. An féidir leat glacadh le horduithe?
D'fhreagair Thinkcore:
Seirbhísí a sholáthraímid: 1. Saincheapadh córais; 2. Oiriúnú an chórais; 3. Forbairt a thiomáint; 4. Uasghrádú firmware; 5. Dearadh scéimeach crua-earraí; 6. Leagan Amach PCB; 7. Uasghrádú córais; 8. Tógáil na timpeallachta forbartha; 9. Modh dífhabhtaithe iarratais; 10. Modh tástála. 11. Níos mó seirbhísí saincheapthaâ ”‰
3. Cad iad na sonraí ar chóir aird a thabhairt orthu agus croíchlár android á úsáid agat?
Beidh fadhbanna beaga den chineál seo nó sin ag aon táirge, tar éis tréimhse úsáide. Ar ndóigh, ní haon eisceacht é croíchlár android, ach má choinníonn tú agus má úsáideann tú i gceart é, tabhair aird ar na sonraí, agus is féidir go leor fadhbanna a réiteach. De ghnáth tabhair aird ar bheagán sonraí, is féidir leat a lán áise a thabhairt duit féin! Creidim go mbeidh tú sásta triail a bhaint as cinnte. .
Ar dtús, agus croíchlár android á úsáid agat, ní mór duit aird a thabhairt ar an raon voltais ar féidir le gach comhéadan glacadh leis. Ag an am céanna, cinntigh go bhfuil an cónascaire agus na treoracha dearfacha agus diúltacha comhoiriúnach.
Ar an dara dul síos, tá socrúchán agus iompar croíchlár android an-tábhachtach freisin. Caithfear é a chur i dtimpeallacht tirim, íseal-taise. Ag an am céanna, is gá aird a thabhairt ar bhearta frithstatacha. Ar an mbealach seo, ní dhéanfar damáiste do chroíchlár android. Féadann sé seo creimeadh chroíchlár android a sheachaint mar gheall ar thaise ard.
Ar an tríú dul síos, tá na codanna inmheánacha de chroíchlár android réasúnta leochaileach, agus is féidir le buille trom nó brú damáiste a dhéanamh do chomhpháirteanna inmheánacha chroíchlár android nó lúbthachta PCB. agus mar sin. Déan iarracht gan ligean do chroíchlár android rudaí crua a bhualadh le linn úsáide
4. Cé mhéad cineál pacáiste atá ar fáil go ginearálta do chroíchláir leabaithe ARM?
Is máthairchlár leictreonach é croíchlár leabaithe ARM a phacálann agus a chuimsíonn príomhfheidhmeanna ríomhaire nó táibléid. Comhtháthaíonn an chuid is mó de chroíchláir leabaithe ARM LAP, gairis stórála agus bioráin, atá ceangailte leis an gcúlphlána tacaíochta trí bhioráin chun sliseanna córais a bhaint amach i réimse áirithe. Is minic a ghlaonn daoine ar a leithéid de chóras mar mhicrea-ríomhaire aon sliseanna, ach ba cheart tagairt níos cruinne a thabhairt dó mar ardán forbartha leabaithe.
Toisc go gcomhtháthaíonn an croíchlár feidhmeanna comhchoiteanna an chroí, tá an solúbthacht aige gur féidir le croíchlár éagsúlacht de chúlphleananna éagsúla a shaincheapadh, rud a fheabhsaíonn éifeachtúlacht forbartha an mháthairchláir go mór. Toisc go bhfuil croíchlár leabaithe ARM scartha mar mhodúl neamhspleách, laghdaíonn sé deacracht na forbartha freisin, méadaíonn sé iontaofacht, seasmhacht agus inbhuanaitheacht an chórais, luasghéadaíonn sé am chun margaidh, seirbhísí teicniúla gairmiúla, agus uasmhéadaíonn sé costais táirge. Cailliúint solúbthachta.
Is iad na trí phríomhthréith atá ag croíchlár ARM: tomhaltas ísealchumhachta agus feidhmeanna láidre, tacar dé-threorach 16-giotán / 32-giotán / 64-giotán agus go leor comhpháirtithe. Méid beag, tomhaltas ísealchumhachta, costas íseal, ardfheidhmíocht; tacú le tacar dé-threoracha Thumb (16-bit) / ARM (32-bit), atá comhoiriúnach le gairis 8-giotán / 16-giotán; úsáidtear líon mór clár, agus tá an luas forghníomhaithe treoracha níos tapa; Cuirtear formhór na n-oibríochtaí sonraí i gcrích i gcláir; tá an modh seoltaí solúbtha agus simplí, agus tá an éifeachtúlacht forghníomhaithe ard; tá fad an teagaisc socraithe.
Baineann táirgí lárnacha leabaithe sraith Si NuTeicneolaíochtTeicneolaíocht úsáid mhaith as na buntáistí seo a bhaineann leis an ardán ARM. Comhpháirteanna Is é LAP LAP an chuid is tábhachtaí den chroíchlár, atá comhdhéanta d'aonad agus rialtóir uimhríochta. Má dhéanann croíchlár RK3399 comparáid idir ríomhaire agus duine, ansin is é an LAP a chroí, agus is féidir a ról tábhachtach a fheiceáil as seo. Is cuma cén cineál LAP é, is féidir a struchtúr inmheánach a achoimriú i dtrí chuid: aonad rialaithe, aonad loighic agus aonad stórála.
Comhordaíonn na trí chuid seo lena chéile chun obair chomhordaithe codanna éagsúla den ríomhaire a anailísiú, a mheas, a ríomh agus a rialú.
Comhpháirt is ea Cuimhne Cuimhne a úsáidtear chun cláir agus sonraí a stóráil. Maidir le ríomhaire, ní féidir feidhm chuimhne a bheith aige ach le gnáthoibriú a chinntiú. Tá go leor cineálacha stórála ann, ar féidir iad a roinnt ina bpríomhstóráil agus ina stór cúnta de réir a n-úsáide. Tugtar stóráil inmheánach ar phríomhstóráil freisin (dá ngairtear cuimhne), agus tugtar stóráil sheachtrach ar stóráil chúnta (dá ngairtear stóráil sheachtrach). De ghnáth is meán maighnéadach nó dioscaí optúla iad stóráil sheachtrach, mar shampla dioscaí crua, dioscaí flapacha, téipeanna, dlúthdhioscaí, srl., Ar féidir leo faisnéis a stóráil ar feadh i bhfad agus nach bhfuil ag brath ar leictreachas chun faisnéis a stóráil, ach atá tiomáinte ag comhpháirteanna meicniúla, an tá an luas i bhfad níos moille ná luas an LAP.
Tagraíonn cuimhne don chomhpháirt stórála ar an máthairchlár. Is í an chomhpháirt a ndéanann an LAP cumarsáid dhíreach leis agus a úsáideann é chun sonraí a stóráil. Stórálann sé na sonraí agus na cláir atá in úsáid faoi láthair (is é sin, á gcur i gcrích). Is é an croílár fisiceach atá aige ná grúpa amháin nó níos mó. Ciorcad comhtháite le feidhmeanna ionchuir sonraí agus aschuir agus stórála sonraí. Ní úsáidtear an chuimhne ach chun cláir agus sonraí a stóráil go sealadach. Nuair a dhéantar an chumhacht a mhúchadh nó má theipeann ar chumhacht, caillfear na cláir agus na sonraí atá ann.
Tá trí rogha ann maidir leis an nasc idir an croíchlár agus an bord bun: cónascaire bord-go-bord, méar óir, agus poll stampa. Má ghlactar leis an réiteach cónascaire bord-go-bord, is é an buntáiste ná: plugáil éasca agus díphlugáil. Ach tá na heasnaimh seo a leanas ann: 1. Feidhmíocht seismeach lag. Is furasta an cónascaire bord-go-bord a scaoileadh trí chreathadh, rud a chuirfidh teorainn le cur i bhfeidhm an chroíchláir i dtáirgí ngluaisteán. D’fhonn an croíchlár a shocrú, is féidir modhanna ar nós gliú a dháileadh, scriú, sreang copair a sádráil, gearrthóga plaisteacha a shuiteáil, agus an clúdach sciath a shlánú. Mar sin féin, nochtfaidh gach ceann acu go leor easnaimh le linn olltáirgthe, agus beidh méadú ar an ráta lochtanna dá bharr.
2. Ní féidir é a úsáid le haghaidh táirgí tanaí agus éadroma. Tá an fad idir an croíchlár agus an bunphláta méadaithe go 5mm ar a laghad, agus ní féidir croíchlár den sórt sin a úsáid chun táirgí tanaí agus éadroma a fhorbairt.
3. Is dóigh go ndéanfaidh an oibríocht breiseán damáiste inmheánach don PCBA. Tá achar an chroíchláir an-mhór. Nuair a tharraingímid an croíchlár amach, ní mór dúinn taobh amháin a ardú le fórsa ar dtús, agus ansin an taobh eile a tharraingt amach. Sa phróiseas seo, tá dífhoirmiú PCB an chroíchláir dosheachanta, rud a d’fhéadfadh táthú a bheith mar thoradh air. Gortuithe inmheánacha cosúil le scoilteadh pointe. Ní bheidh fadhbanna sa ghearrthéarma ag baint le hailt sádrála scáinte, ach in úsáid fhadtéarmach, d’fhéadfadh go dtiocfadh droch-theagmháil leo de réir a chéile mar gheall ar chreathadh, ocsaídiú agus cúiseanna eile, ciorcad oscailte a chruthú agus cliseadh an chórais a chur faoi deara.
4. Tá an ráta lochtach de olltáirgeadh paiste ard. Tá nascóirí bord-ar-bord leis na céadta bioráin an-fhada, agus carnfaidh earráidí beaga idir an cónascaire agus an PCB. Sa chéim sádrála athlíonta le linn olltáirgthe, gintear strus inmheánach idir an PCB agus an cónascaire, agus uaireanta tarraingíonn agus dífhoirmíonn an strus inmheánach seo an PCB.
5. Deacracht tástála le linn olltáirgthe. Fiú má úsáidtear cónascaire bord-go-bord le páirc 0.8mm, tá sé dodhéanta fós teagmháil dhíreach a dhéanamh leis an gceanglóir le feadóg, rud a fhágann deacrachtaí maidir le dearadh agus déantúsaíocht an daingneáin tástála. Cé nach bhfuil aon deacrachtaí dosháraithe ann, léireofar na deacrachtaí go léir sa deireadh mar mhéadú ar an gcostas, agus caithfidh an olann teacht ó na caoirigh.
Má ghlactar le tuaslagán an mhéar óir, is iad na buntáistí: 1. Tá sé an-áisiúil breiseán agus breiseán a dhéanamh. 2. Tá costas na teicneolaíochta méar óir an-íseal i olltáirgeadh.
Is iad na míbhuntáistí ná: 1. Ós rud é gur gá ór leictreaphlátáilte a bheith ar chuid an mhéar óir, tá praghas phróiseas an mhéar óir an-daor nuair a bhíonn an t-aschur íseal. Níl an próiseas táirgthe sa mhonarcha PCB saor maith go leor. Tá go leor fadhbanna leis na boird agus ní féidir cáilíocht an táirge a ráthú. 2. Ní féidir é a úsáid le haghaidh táirgí tanaí agus éadroma mar chónaisc bord-ar-bord. 3. Teastaíonn sliotán cárta grafaicí leabhar nótaí ar ardchaighdeán ón mbord bun, a ardaíonn costas an táirge.
Má ghlactar leis an scéim poll stampa, is iad na míbhuntáistí: 1. Tá sé deacair í a dhíchumadh. 2. Tá limistéar an chroíchláir ró-mhór, agus tá an baol ann go ndéanfar dífhoirmiú tar éis sádráil athlíonta, agus d’fhéadfadh go mbeadh sádráil láimhe ar an mbord bun ag teastáil. Níl na heasnaimh uile sa chéad dá scéim ann a thuilleadh.
5. An inseoidh tú dom am seachadta an chroíchláir?
D'fhreagair Thinkcore: Orduithe samplacha baisc bheaga, má tá stoc ann, seolfar an íocaíocht laistigh de thrí lá. Is féidir méideanna móra orduithe nó orduithe saincheaptha a sheoladh laistigh de 35 lá faoi ghnáththosca
1.TC-RV1126 AI Bord Lárnach Do Réamhrá Méar Óir
Glacann TC-RV1126 AI AI Vision Core Board 14nm quad-lárnach 32-giotán A7 próiseálaí fís AI ísealchumhachta RV1126 ón monaróir sliseanna den scoth Rockchip. Comhtháthaíonn sé NEO agus FPU. Is é an príomh-mhinicíocht suas le 1.5GHz, atá in ann tosaithe tapa FastBoot a bhaint amach agus a thacaíonn le TrustZone. Teicneolaíocht agus innill cripteagrafacha iolracha.
Tá próiseálaí líonra neural 2.0Tops tógtha ag RV1126 NPU, uirlisí iomlána agus halgartaim AI tacaíochta, agus tacaíonn sé le tiontú agus imscaradh díreach Tensorflow, PyTorch, Caffe, MxNet, DarkNet, agus ONN.
Tacaíonn codec físe Físe Tógtha CODEC, le 4K H.264/H.265@30FPS agus le CODEC físe il-chainéil, ar féidir leo freastal ar riachtanais ráta giotán íseal, códú latency íseal agus códú aireachtála; Tá laghdú torainn il-leibhéil ag RV1126, 3 fhráma HDR agus teicneolaíochtaí eile.
Glacann an croíchlár le teicneolaíocht óir tumoideachais, níl sa mhéid ach 48mm * 48mm; tugann sé 172 biorán amach,le I2C, SPI, UART, ADC, PWM, GPIO, USB2.0, SDIO, I2S, MIPI-DSI, MIPI-CSI, CIF, SDMMC, PHY agus comhéadain saibhir eile, ar féidir leo riachtanais iarratais níos mó cásanna a chomhlíonadh.
Tacaigh le córas oibriúcháin Buildroot + QT, tá níos lú acmhainní ag an gcóras, tosaíonn sé go gasta, ritheann sé go cobhsaí agus go hiontaofa.
Tacaíonn croíchláir bhoird ardáin foinse oscailte Thinkcore agus cláir fhorbartha.thinkcore le sraith iomlán réitigh seirbhísí saincheaptha crua-earraí agus bogearraí bunaithe ar stocaí Rockchip le próiseas dearaidh an chustaiméara, ó na céimeanna forbartha is luaithe go dtí olltáirgeadh rathúil.
Seirbhísí Dearaidh Boird
Bord iompróra oiriúnaithe a thógáil de réir riachtanais na gcustaiméiríComhtháthú ár SoM i crua-earraí an úsáideora deiridh chun costais a laghdú agus an lorg a ísliú agus an timthriall forbartha a ghiorrú
Seirbhísí Forbartha Bogearraí
- Firmware, Tiománaithe Gléas, BSP, Middleware
- Ag iompar chuig timpeallachtaí forbartha éagsúla
- Comhtháthú leis an ardán sprice
Seirbhísí Déantúsaíochta
- Soláthar comhpháirteanna
- Tógann cainníocht táirgeachta
- Lipéadú saincheaptha
- Réitigh cas-eochracha iomlána
T&F Leabaithe
Teicneolaíocht
â € “OS leibhéal íseal: Android agus Linux, chun crua-earraí Geniatech a thabhairt suas
â € “Iompar tiománaithe: Maidir le crua-earraí saincheaptha, na crua-earraí a thógáil ag obair ar leibhéal an OS
â € “Uirlis slándála agus barántúil: Chun a chinntiú go bhfuil na crua-earraí ag obair ar an mbealach ceart
|
Paraiméadair struchtúracha |
|
|
Taobh amuigh |
Foirm mhéar óir |
|
Méid croíchláir |
67.6mm * 58.7mm * 1.2mm |
|
Cainníocht |
204 PIN |
|
Sraith |
ciseal 8 |
|
Feidhmíocht |
|
|
LAP |
Rockchip RV1126 Próiseálaí fís AR-chumhachta 32-giotán ARM Cortex-A7 32-giotán, clogáilte ag 1.5GHz |
|
NPU |
Tacaíonn 2.0Tops, le comhoiriúnacht láidir samhail líonra, le TensorFlow / MXNet / PyTorch / Caffe, srl. |
|
Ram |
Caighdeán 1GB LPDDR4, roghnach 512MB nó 2GB |
|
Cuimhne |
Roghnach caighdeánach 8GB, 4GB / 8GB / 16GB / 32GB emmc |
|
Bainistíocht cumhachta |
Aonad bainistíochta cumhachta RK809-2 PMU |
|
Díchódú físe |
Díchódú físe 4K H.264 / H.265 30fps |
|
Ionchódú físe |
Ionchódú físe 4K H.264 / H.265 30fps |
|
córas |
Linux |
|
soláthar leictreachas |
Voltas ionchuir 5V, buaic srutha 3A |
|
Crua-earraí |
|
|
taispeáint |
Tacaigh le comhéadan MIPI-DSI, 1080P @ 60FPS |
|
Fuaim |
I2S 8-cainéal (TDM / PDM), I2S 2-chainéil |
|
Ethernet |
Tacaigh le comhéadan Ethernet 10/100 / 1000Mbps |
|
líonra gan sreang |
Leathnú trí chomhéadan SDIO |
|
ceamara gréasáin |
Tacaíochtaí le hionchur comhuaineach 3 cheamara: Tacaíonn 2 MIPI CSI (nó LVDS / fo LVDS) agus 1 DVP (BT.601 / BT.656 / BT.1120) le 14 milliún ISP 2.0 le 3 fhráma HDR |
|
Comhéadan forimeallach |
USB2.0 OTG, USB2.0 HOST Comhéadan Ethernet Gigabit, SDIO 3.0 * 2 I2S 8-cainéal le TDM / PDM, I2S 2-chainéil UART * 6, SPI * 2, I2C * 6, GPIO, CAN, PWM |
|
Saintréithe leictreacha |
|
|
Voltas ionchuir |
5V / 3A |
|
Teocht stórála |
-30 ~ 80 céim |
|
Teocht oibriúcháin |
-20 ~ 60 céim |
3.TC-RV1126 AI Bord Lárnach Maidir le Gné agus Feidhm Méar Óir
Tá na tréithe seo a leanas ag croíchlár TC-RV1126:
Feistithe le próiseálaí fís AI quad-lárnach, ísealchumhachta, ardfheidhmíochta RV1126, tógtha i NPU, le cumhacht ríomhaireachta 2.0Tops;
Le laghdú torainn il-leibhéil, teicneolaíocht HDR 3-fráma, tacú le 4K H.264/H.265@30FPS agus cumais ionchódaithe agus díchódaithe físe il-chainéil;
Méid beag, ach 48mm * 48mm;
172 bioráin a threorú, acmhainní saibhir comhéadain;
Tacaigh le córas oibriúcháin Builidroot + QT, níos lú acmhainní a úsáid, tosú go tapa, seasmhach agus iontaofa.
Soláthraítear SDK iomlán, lena n-áirítear gaireas uirlisí tras-tiomsaitheora, cód foinse BSP, timpeallacht forbartha feidhmchlár, cáipéisí forbartha, samplaí, halgartaim aitheantais aghaidhe agus acmhainní eile, do na húsáideoirí chun tuilleadh saincheaptha a dhéanamh.
Cás an iarratais
Úsáidtear go forleathan é in aithint aghaidhe, aitheantas gotha, rialú rochtana geata, glais dorais chliste, slándáil chliste, ceamaraí gréasáin cliste IPC, cloigíní dorais cliste / súile cat, críochfoirt féinseirbhíse, airgeadas cliste, suíomhanna tógála cliste, taisteal cliste, leighis chliste agus tionscail eile.
Croí-Bhord 4.TC-RV1126 AI le haghaidh Sonraí Méar Óir
Croí-Bhord TC-RV1126 AI le haghaidh poll stampa Amharc chun tosaigh
Croí-Bhord TC-RV1126 AI le haghaidh poll stampa Amharc chun tosaigh
Croí-Bhord TC-RV1126 AI le haghaidh Cairt Struchtúir poll stampa
Croí-Bhord 5.TC-RV1126 AI Do Cháilíocht Méar Óir
Tá línte socrúcháin uathoibríocha allmhairithe Yamaha sa ghléasra táirgeachta, sádráil tonn roghnach Gearmánach Essa, iniúchadh greamaigh solder 3D-SPI, AOI, X-gha, stáisiún athoibrithe BGA agus trealamh eile, agus tá sreabhadh próisis agus dianbhainistíocht rialaithe cáilíochta aige. Iontaofacht agus cobhsaíocht an chroíchláir a chinntiú.
6.Deliver, Loingseoireacht agus Freastal
I measc na n-ardán ARM a sheol ár gcuideachta faoi láthair tá réitigh RK (Rockchip) agus Allwinner. I measc réitigh RK tá RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; I measc na réitigh Allwinner tá A64; I measc na bhfoirmeacha táirgí tá croíchláir, cláir fhorbartha, máthairchláir rialaithe tionsclaíocha, cláir chomhtháite rialaithe tionsclaíche agus táirgí iomlána. Úsáidtear go forleathan é i dtaispeántas tráchtála, meaisín fógraíochta, monatóireacht ar fhoirgnimh, críochfort feithiclí, sainaithint chliste, críochfort Chliste IoT, AI, Aiot, tionscal, airgeadas, aerfort, custaim, póilíní, ospidéal, baile cliste, oideachas, leictreonaice tomhaltóra.
Tacaíonn croíchláir bhoird ardáin foinse oscailte Thinkcore agus cláir fhorbartha.thinkcore le sraith iomlán réitigh seirbhísí saincheaptha crua-earraí agus bogearraí bunaithe ar stocaí Rockchip le próiseas dearaidh an chustaiméara, ó na céimeanna forbartha is luaithe go dtí olltáirgeadh rathúil.
Seirbhísí Dearaidh Boird
Bord iompróra oiriúnaithe a thógáil de réir riachtanais na gcustaiméirí
Comhtháthú ár SoM i crua-earraí an úsáideora deiridh chun costais a laghdú agus an lorg a ísliú agus an timthriall forbartha a ghiorrú
Seirbhísí Forbartha Bogearraí
Firmware, Tiománaithe Gléas, BSP, Middleware
Ag iompar chuig timpeallachtaí forbartha éagsúla
Comhtháthú leis an ardán sprice
Seirbhísí Déantúsaíochta
Soláthar comhpháirteanna
Tógann cainníocht táirgeachta
Lipéadú saincheaptha
Réitigh cas-eochair a chríochnú
T&F Leabaithe
Teicneolaíocht
â € “OS leibhéal íseal: Android agus Linux, chun crua-earraí Geniatech a thabhairt suas
â € “Iompar tiománaithe: Maidir le crua-earraí saincheaptha, na crua-earraí a thógáil ag obair ar leibhéal an OS
â € “Uirlis slándála agus barántúil: Chun a chinntiú go bhfuil na crua-earraí ag obair ar an mbealach ceart
Faisnéis bogearraí agus crua-earraí
Soláthraíonn an croíchlár léaráidí scéimeacha agus léaráidí giotán-uimhreacha, soláthraíonn bord bun an bhoird forbartha faisnéis crua-earraí mar chomhaid foinse PCB, pacáiste foinse oscailte pacáiste SDK, lámhleabhair úsáideora, treoirdhoiciméid, paistí dífhabhtaithe, srl.
7.FAQ
1. An bhfuil tacaíocht agat? Cén cineál tacaíochta teicniúla atá ann?
Freagra Thinkcore: Soláthraímid an cód foinse, an léaráid scéimeach, agus an lámhleabhar teicniúil do bhord forbartha an chroíchláir.
Sea, tacaíocht theicniúil, is féidir leat ceisteanna a chur trí ríomhphost nó fóraim.
Raon feidhme na tacaíochta teicniúla
1. A thuiscint cad iad na hacmhainní bogearraí agus crua-earraí a chuirtear ar fáil ar an gclár forbartha
2. Conas na cláir thástála agus na samplaí tástála a chuirtear ar fáil a reáchtáil chun go rithfidh an bord forbartha de ghnáth
3. Conas an córas nuashonraithe a íoslódáil agus a ríomhchlárú
4. Faigh amach an bhfuil locht ann. Níl na saincheisteanna seo a leanas faoi raon feidhme na tacaíochta teicniúla, ní sholáthraítear ach díospóireachtaí teicniúla
â‘´. Conas cód foinse, féin-dhíchumhachtú agus aithris na gclár ciorcad a thuiscint agus a mhodhnú
⑵. Conas an córas oibriúcháin a thiomsú agus a thrasphlandú
⑶. Fadhbanna a bhíonn ag úsáideoirí i bhféinfhorbairt, is é sin, fadhbanna saincheaptha úsáideoirí
Nóta: Sainmhínímid “saincheaptha” mar seo a leanas: D’fhonn a gcuid riachtanas féin a bhaint amach, déanann úsáideoirí aon chóid agus trealamh cláir a dhearadh, a dhéanamh nó a mhodhnú leo féin.
2. An féidir leat glacadh le horduithe?
D'fhreagair Thinkcore:
Seirbhísí a sholáthraímid: 1. Saincheapadh córais; 2. Oiriúnú an chórais; 3. Forbairt a thiomáint; 4. Uasghrádú firmware; 5. Dearadh scéimeach crua-earraí; 6. Leagan Amach PCB; 7. Uasghrádú córais; 8. Tógáil na timpeallachta forbartha; 9. Modh dífhabhtaithe iarratais; 10. Modh tástála. 11. Níos mó seirbhísí saincheapthaâ ”‰
3. Cad iad na sonraí ar chóir aird a thabhairt orthu agus croíchlár android á úsáid agat?
Beidh fadhbanna beaga den chineál seo nó sin ag aon táirge, tar éis tréimhse úsáide. Ar ndóigh, ní haon eisceacht é croíchlár android, ach má choinníonn tú agus má úsáideann tú i gceart é, tabhair aird ar na sonraí, agus is féidir go leor fadhbanna a réiteach. De ghnáth tabhair aird ar bheagán sonraí, is féidir leat a lán áise a thabhairt duit féin! Creidim go mbeidh tú sásta triail a bhaint as cinnte. .
Ar dtús, agus croíchlár android á úsáid agat, ní mór duit aird a thabhairt ar an raon voltais ar féidir le gach comhéadan glacadh leis. Ag an am céanna, cinntigh go bhfuil an cónascaire agus na treoracha dearfacha agus diúltacha comhoiriúnach.
Ar an dara dul síos, tá socrúchán agus iompar croíchlár android an-tábhachtach freisin. Caithfear é a chur i dtimpeallacht tirim, íseal-taise. Ag an am céanna, is gá aird a thabhairt ar bhearta frithstatacha. Ar an mbealach seo, ní dhéanfar damáiste do chroíchlár android. Féadann sé seo creimeadh chroíchlár android a sheachaint mar gheall ar thaise ard.
Ar an tríú dul síos, tá na codanna inmheánacha de chroíchlár android réasúnta leochaileach, agus is féidir le buille trom nó brú damáiste a dhéanamh do chomhpháirteanna inmheánacha chroíchlár android nó lúbthachta PCB. agus mar sin. Déan iarracht gan ligean do chroíchlár android rudaí crua a bhualadh le linn úsáide
4. Cé mhéad cineál pacáiste atá ar fáil go ginearálta do chroíchláir leabaithe ARM?
Is máthairchlár leictreonach é croíchlár leabaithe ARM a phacálann agus a chuimsíonn príomhfheidhmeanna ríomhaire nó táibléid. Comhtháthaíonn an chuid is mó de chroíchláir leabaithe ARM LAP, gairis stórála agus bioráin, atá ceangailte leis an gcúlphlána tacaíochta trí bhioráin chun sliseanna córais a bhaint amach i réimse áirithe. Is minic a ghlaonn daoine ar a leithéid de chóras mar mhicrea-ríomhaire aon sliseanna, ach ba cheart tagairt níos cruinne a thabhairt dó mar ardán forbartha leabaithe.
Toisc go gcomhtháthaíonn an croíchlár feidhmeanna comhchoiteanna an chroí, tá an solúbthacht aige gur féidir le croíchlár éagsúlacht de chúlphleananna éagsúla a shaincheapadh, rud a fheabhsaíonn éifeachtúlacht forbartha an mháthairchláir go mór. Toisc go bhfuil croíchlár leabaithe ARM scartha mar mhodúl neamhspleách, laghdaíonn sé deacracht na forbartha freisin, méadaíonn sé iontaofacht, seasmhacht agus inbhuanaitheacht an chórais, luasghéadaíonn sé am chun margaidh, seirbhísí teicniúla gairmiúla, agus uasmhéadaíonn sé costais táirge. Cailliúint solúbthachta.
Is iad na trí phríomhthréith atá ag croíchlár ARM: tomhaltas ísealchumhachta agus feidhmeanna láidre, tacar dé-threorach 16-giotán / 32-giotán / 64-giotán agus go leor comhpháirtithe. Méid beag, tomhaltas ísealchumhachta, costas íseal, ardfheidhmíocht; tacú le tacar dé-threoracha Thumb (16-bit) / ARM (32-bit), atá comhoiriúnach le gairis 8-giotán / 16-giotán; úsáidtear líon mór clár, agus tá an luas forghníomhaithe treoracha níos tapa; Cuirtear formhór na n-oibríochtaí sonraí i gcrích i gcláir; tá an modh seoltaí solúbtha agus simplí, agus tá an éifeachtúlacht forghníomhaithe ard; tá fad an teagaisc socraithe.
Baineann táirgí lárnacha leabaithe sraith Si NuTeicneolaíochtTeicneolaíocht úsáid mhaith as na buntáistí seo a bhaineann leis an ardán ARM. Comhpháirteanna Is é LAP LAP an chuid is tábhachtaí den chroíchlár, atá comhdhéanta d'aonad agus rialtóir uimhríochta. Má dhéanann croíchlár RK3399 comparáid idir ríomhaire agus duine, ansin is é an LAP a chroí, agus is féidir a ról tábhachtach a fheiceáil as seo. Is cuma cén cineál LAP é, is féidir a struchtúr inmheánach a achoimriú i dtrí chuid: aonad rialaithe, aonad loighic agus aonad stórála.
Comhordaíonn na trí chuid seo lena chéile chun obair chomhordaithe codanna éagsúla den ríomhaire a anailísiú, a mheas, a ríomh agus a rialú.
Comhpháirt is ea Cuimhne Cuimhne a úsáidtear chun cláir agus sonraí a stóráil. Maidir le ríomhaire, ní féidir feidhm chuimhne a bheith aige ach le gnáthoibriú a chinntiú. Tá go leor cineálacha stórála ann, ar féidir iad a roinnt ina bpríomhstóráil agus ina stór cúnta de réir a n-úsáide. Tugtar stóráil inmheánach ar phríomhstóráil freisin (dá ngairtear cuimhne), agus tugtar stóráil sheachtrach ar stóráil chúnta (dá ngairtear stóráil sheachtrach). De ghnáth is meán maighnéadach nó dioscaí optúla iad stóráil sheachtrach, mar shampla dioscaí crua, dioscaí flapacha, téipeanna, dlúthdhioscaí, srl., Ar féidir leo faisnéis a stóráil ar feadh i bhfad agus nach bhfuil ag brath ar leictreachas chun faisnéis a stóráil, ach atá tiomáinte ag comhpháirteanna meicniúla, an tá an luas i bhfad níos moille ná luas an LAP.
Tagraíonn cuimhne don chomhpháirt stórála ar an máthairchlár. Is í an chomhpháirt a ndéanann an LAP cumarsáid dhíreach leis agus a úsáideann é chun sonraí a stóráil. Stórálann sé na sonraí agus na cláir atá in úsáid faoi láthair (is é sin, á gcur i gcrích). Is é an croílár fisiceach atá aige ná grúpa amháin nó níos mó. Ciorcad comhtháite le feidhmeanna ionchuir sonraí agus aschuir agus stórála sonraí. Ní úsáidtear an chuimhne ach chun cláir agus sonraí a stóráil go sealadach. Nuair a dhéantar an chumhacht a mhúchadh nó má theipeann ar chumhacht, caillfear na cláir agus na sonraí atá ann.
Tá trí rogha ann maidir leis an nasc idir an croíchlár agus an bord bun: cónascaire bord-go-bord, méar óir, agus poll stampa. Má ghlactar leis an réiteach cónascaire bord-go-bord, is é an buntáiste ná: plugáil éasca agus díphlugáil. Ach tá na heasnaimh seo a leanas ann: 1. Feidhmíocht seismeach lag. Is furasta an cónascaire bord-go-bord a scaoileadh trí chreathadh, rud a chuirfidh teorainn le cur i bhfeidhm an chroíchláir i dtáirgí ngluaisteán. D’fhonn an croíchlár a shocrú, is féidir modhanna ar nós gliú a dháileadh, scriú, sreang copair a sádráil, gearrthóga plaisteacha a shuiteáil, agus an clúdach sciath a shlánú. Mar sin féin, nochtfaidh gach ceann acu go leor easnaimh le linn olltáirgthe, agus beidh méadú ar an ráta lochtanna dá bharr.
2. Ní féidir é a úsáid le haghaidh táirgí tanaí agus éadroma. Tá an fad idir an croíchlár agus an bunphláta méadaithe go 5mm ar a laghad, agus ní féidir croíchlár den sórt sin a úsáid chun táirgí tanaí agus éadroma a fhorbairt.
3. Is dóigh go ndéanfaidh an oibríocht breiseán damáiste inmheánach don PCBA. Tá achar an chroíchláir an-mhór. Nuair a tharraingímid an croíchlár amach, ní mór dúinn taobh amháin a ardú le fórsa ar dtús, agus ansin an taobh eile a tharraingt amach. Sa phróiseas seo, tá dífhoirmiú PCB an chroíchláir dosheachanta, rud a d’fhéadfadh táthú a bheith mar thoradh air. Gortuithe inmheánacha cosúil le scoilteadh pointe. Ní bheidh fadhbanna sa ghearrthéarma ag baint le hailt sádrála scáinte, ach in úsáid fhadtéarmach, d’fhéadfadh go dtiocfadh droch-theagmháil leo de réir a chéile mar gheall ar chreathadh, ocsaídiú agus cúiseanna eile, ciorcad oscailte a chruthú agus cliseadh an chórais a chur faoi deara.
4. Tá an ráta lochtach de olltáirgeadh paiste ard. Tá nascóirí bord-ar-bord leis na céadta bioráin an-fhada, agus carnfaidh earráidí beaga idir an cónascaire agus an PCB. Sa chéim sádrála athlíonta le linn olltáirgthe, gintear strus inmheánach idir an PCB agus an cónascaire, agus uaireanta tarraingíonn agus dífhoirmíonn an strus inmheánach seo an PCB.
5. Deacracht tástála le linn olltáirgthe. Fiú má úsáidtear cónascaire bord-go-bord le páirc 0.8mm, tá sé dodhéanta fós teagmháil dhíreach a dhéanamh leis an gceanglóir le feadóg, rud a fhágann deacrachtaí maidir le dearadh agus déantúsaíocht an daingneáin tástála. Cé nach bhfuil aon deacrachtaí dosháraithe ann, léireofar na deacrachtaí go léir sa deireadh mar mhéadú ar an gcostas, agus caithfidh an olann teacht ó na caoirigh.
Má ghlactar le tuaslagán an mhéar óir, is iad na buntáistí: 1. Tá sé an-áisiúil breiseán agus breiseán a dhéanamh. 2. Tá costas na teicneolaíochta méar óir an-íseal i olltáirgeadh.
Is iad na míbhuntáistí ná: 1. Ós rud é gur gá ór leictreaphlátáilte a bheith ar chuid an mhéar óir, tá praghas phróiseas an mhéar óir an-daor nuair a bhíonn an t-aschur íseal. Níl an próiseas táirgthe sa mhonarcha PCB saor maith go leor. Tá go leor fadhbanna leis na boird agus ní féidir cáilíocht an táirge a ráthú. 2. Ní féidir é a úsáid le haghaidh táirgí tanaí agus éadroma mar chónaisc bord-ar-bord. 3. Teastaíonn sliotán cárta grafaicí leabhar nótaí ar ardchaighdeán ón mbord bun, a ardaíonn costas an táirge.
Má ghlactar leis an scéim poll stampa, is iad na míbhuntáistí: 1. Tá sé deacair í a dhíchumadh. 2. Tá limistéar an chroíchláir ró-mhór, agus tá an baol ann go ndéanfar dífhoirmiú tar éis sádráil athlíonta, agus d’fhéadfadh go mbeadh sádráil láimhe ar an mbord bun ag teastáil. Níl na heasnaimh uile sa chéad dá scéim ann a thuilleadh.
5. An inseoidh tú dom am seachadta an chroíchláir?
D'fhreagair Thinkcore: Orduithe samplacha baisc bheaga, má tá stoc ann, seolfar an íocaíocht laistigh de thrí lá. Is féidir méideanna móra orduithe nó orduithe saincheaptha a sheoladh laistigh de 35 lá faoi ghnáththosca
Hot Tags: Croí-Bhord TC-RV1126 AI Do Mhéar Óir, Déantúsóirí, Soláthraithe, an tSín, Ceannaigh, Mórdhíol, Monarcha, Déanta sa tSín, Praghas, Ardchaighdeán, Nua, Saor
Catagóir Gaolmhar
Seol Fiosrúchán
Ná bíodh drogall ort d’fhiosrúchán a thabhairt san fhoirm thíos. Tabharfaimid freagra duit i 24 uair an chloig.
